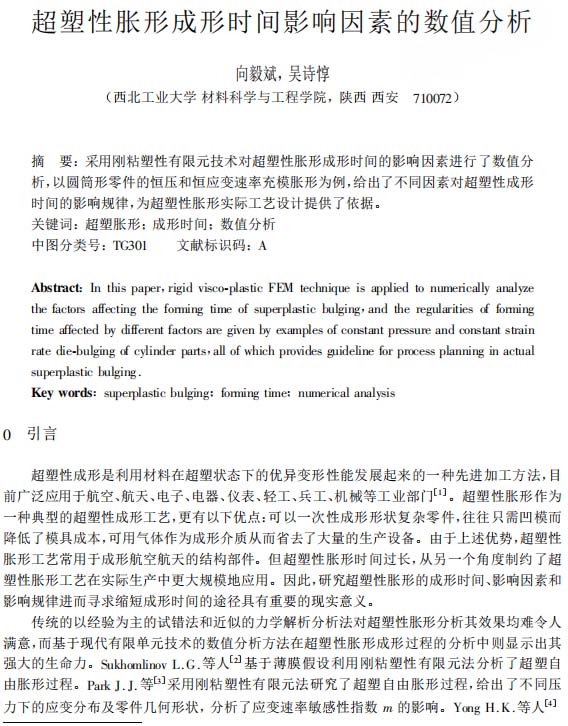

模具技術：超塑性脹形成形時間影響因素的數值分析
2022-07-04【作 者】向毅斌;吳詩惇
超塑性成形是利用材料在超塑狀態下的優異變形性能發展起來的一種先進加工方法，目 前廣泛應用于航空、航天、電子、電器、儀表、輕工、兵工、機械等工業部門［1］。超塑性脹形作為 一種典型的超塑性成形工藝，更有以下優點：可以一次性成形形狀復雜零件，往往只需凹模而 降低了模具成本，可用氣體作為成形介質從而省去了大量的生產設備。由于上述優勢，超塑性 脹形工藝常用于成形航空航天的結構部件。但超塑性脹形時間過長，從另一個角度制約了超塑性脹形工藝在實際生產中更大規模地應用。因此，研究超塑性脹形的成形時間、影響因素和 影響規律進而尋求縮短成形時間的途徑具有重要的現實意義。
雖然采用有限元法對超塑性脹形過程工藝參數 進行設計和優化已經較為成熟，但針對提高成形速度、縮短成形時間的數值研究卻很少。而本 文則將剛粘塑性有限元技術的數值模擬方法引入超塑性脹形成形時間影響因素的數值分析 中，研究了模具幾何形狀參數、材料參數、工件和模具間摩擦系數、初始板厚、壓力、等效應變速 率等對超塑充模脹形時間的影響規律，并對計算結果進行了分析討論。本文分析結果對指導超塑性脹形實際工藝設計具有重要意義。

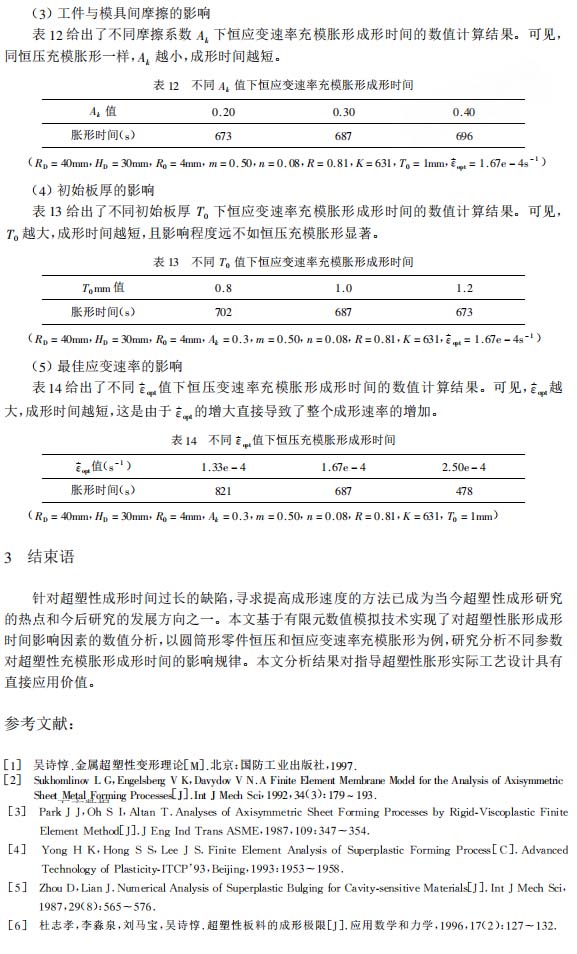

【結束語】
針對超塑性成形時間過長的缺陷，尋求提高成形速度的方法已成為當今超塑性成形研究 的熱點和今后研究的發展方向之一。本文基于有限元數值模擬技術實現了對超塑性脹形成形 時間影響因素的數值分析，以圓筒形零件恒壓和恒應變速率充模脹形為例，研究分析不同參數 對超塑性充模脹形成形時間的影響規律。本文分析結果對指導超塑性脹形實際工藝設計具有直接應用價值。
以下是正文：
