機械工程與自動化：徑壓脹形中管材的填充性及成形性分析
2022-09-16【作 者】鄧洋;楊連發
徑壓脹形概述：

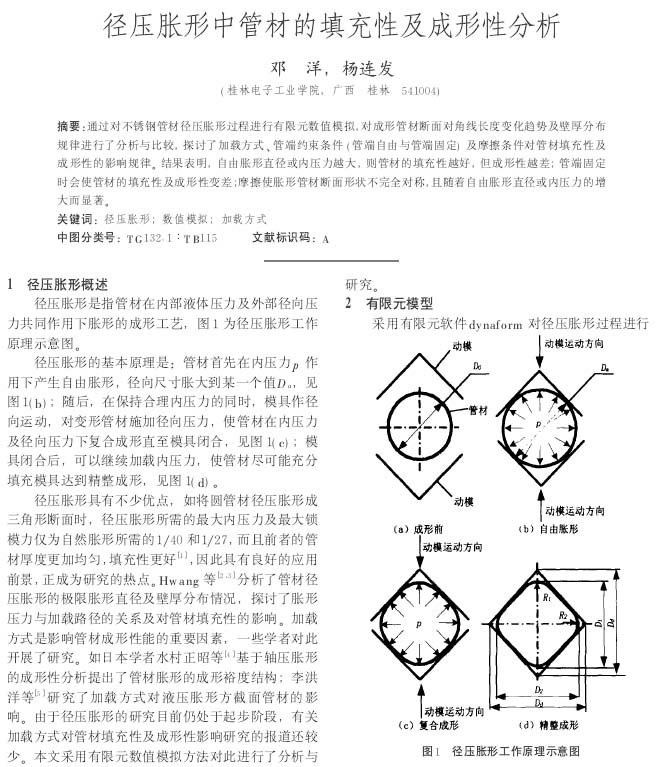

徑壓脹形是指管材在內部液體壓力及外部徑向壓力共同作用下脹形的成形工藝，圖1為徑壓脹形工作原理示意圖。
徑壓脹形的基本原理是:管材首先在內壓力p作用下產生自由脹形，徑向尺寸脹大到某一個值Da，見圖1( b);隨后，在保持合理內壓力的同時，模具作徑向運動，對變形管材施加徑向壓力，使管材在內壓力及徑向壓力下復合成形直至模具閉合，見圖1( c)模具閉合后，可以繼續加載內壓力，使管材盡可能充分填充模具達到精整成形，見圖1( d)。

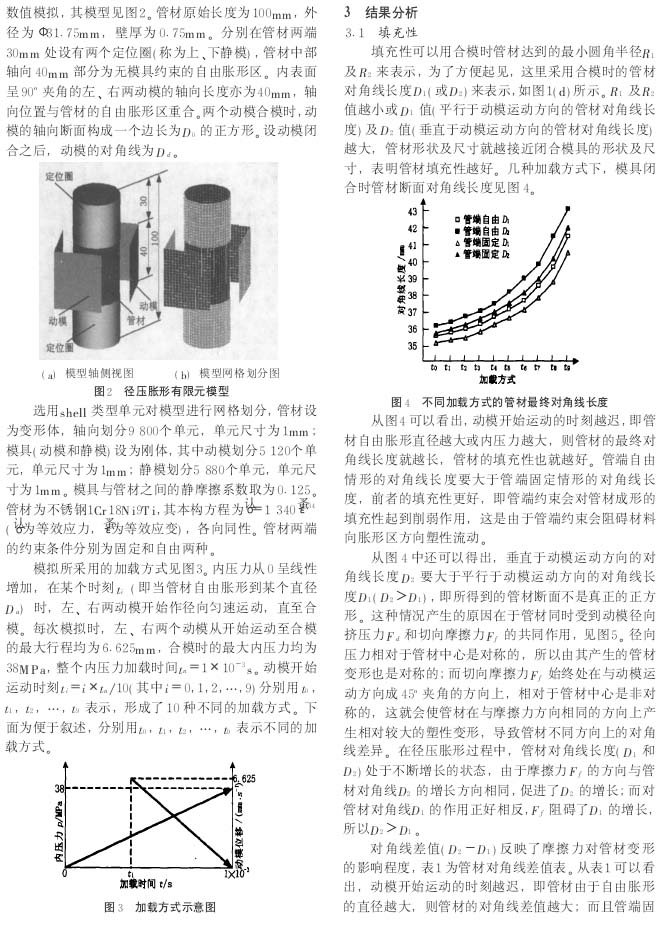

徑壓脹形具有不少優點，如將圓管材徑壓脹形成三角形斷面時，徑壓脹形所需的最大內壓力及最大鎖模力僅為自然脹形所需的1/40和1/27，而且前者的管材厚度更加均勻，填充性更好[1]，因此具有良好的應用前景，正成為研究的熱點。Hwang等[2 , 3]分析了管材徑壓脹形的極限脹形直徑及壁厚分布情況，探討了脹形壓力與加載路徑的關系及對管材填充性的影響。加載方式是影響管材成形性能的重要因素，一些學者對此開展了研究。如日本學者水村正昭等[4]基于軸壓脹形的成形性分析提出了管材脹形的成形裕度結構;李洪洋等[5]研究了加載方式對液壓脹形方截面管材的影響。由于徑壓脹形的研究目前仍處于起步階段，有關加載方式對管材填充性及成形性影響研究的報道還較少。本文采用有限元數值模擬方法對此進行了分析與研究。

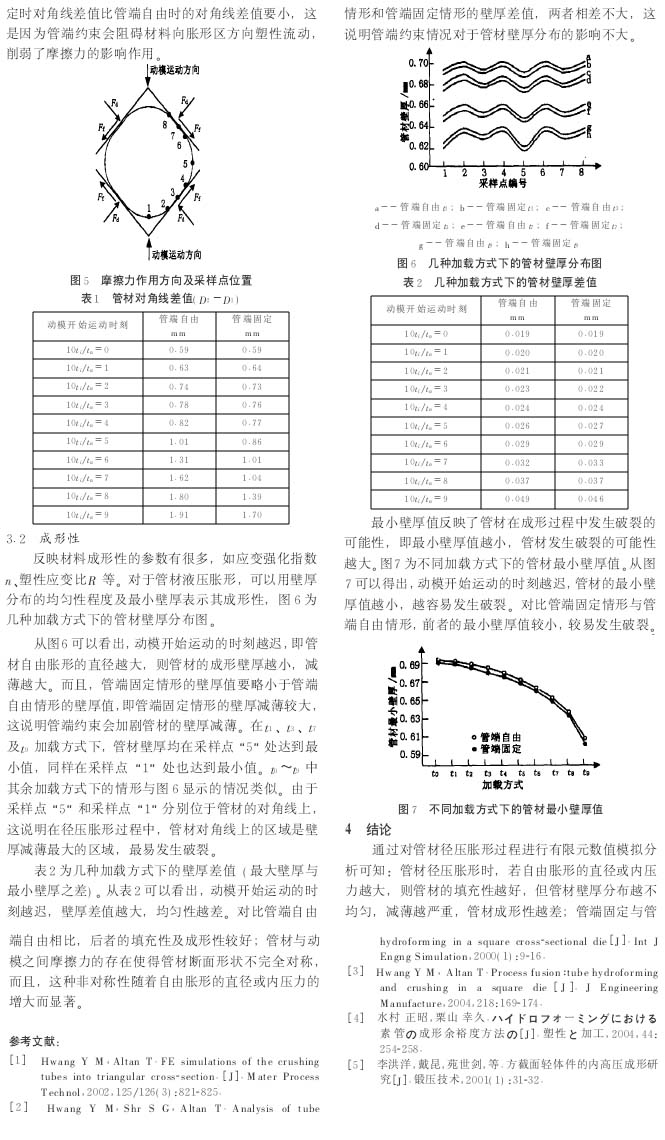

【結 論】
通過對管材徑壓脹形過程進行有限元數值模擬分析可知:管材徑壓脹形時，若自由脹形的直徑或內壓力越大，則管材的填充性越好，但管材壁厚分布越不均勻，減薄越嚴重，管材成形性越差;管端固定與管端自由相比，后者的填充性及成形性較好;管材與動模之間摩擦力的存在使得管材斷面形狀不完全對稱，而且，這種非對稱性隨著自由脹形的直徑或內壓力的增大而顯著。
