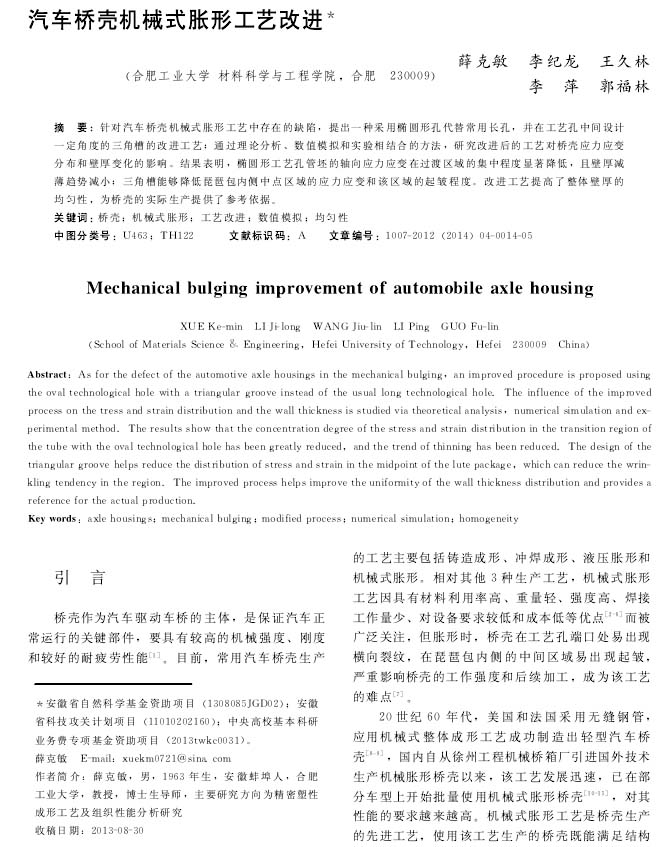

塑性工程學報：汽車橋殼機械式脹形工藝改進
2022-05-28【作 者】薛克敏;李紀龍;王久林;李萍;郭福林
【引 言】
橋殼作為汽車驅動車橋的主體，是保證汽車正常運行的關鍵部件，要具有較高的機械強度、剛度和較好的耐疲勞性能[1]。目前，常用汽車橋殼生產的工藝主要包括鑄造成形、沖焊成形、液壓脹形和機械式脹形。相對其他3種生產工藝，機械式脹形工藝因具有材料利用率高、重量輕、強度高、焊接工作量少、對設備要求較低和成本低等優點[2-6]。而被廣泛關注，但脹形時，橋殼在工藝孔端口處易出現橫向裂紋，在琵琶包內側的中間區域易出現起皺，嚴重影響橋殼的工作強度和后續加工，成為該工藝的難點[7]。
20世紀60年代，美國和法國采用無縫鋼管，應用機械式整體成形工藝成功制造出輕型汽車橋殼[8-9]，國內自從徐州工程機械橋箱廠引進國外技術生產機械脹形橋殼以來，該工藝發展迅速，已在部分車型上開始批量使用機械式脹形橋殼[10-15]，對其性能的要求越來越高。機械式脹形工藝是橋殼生產的先進工藝，使用該工藝生產的橋殼既能滿足結構輕量化的要求，又符合節能減排的要求。因此，突破該工藝存在的瓶頸極其重要。
【結 論】
1、兩種不同工藝孔管坯的成形件，其軸向應力應變的最值大小相近，所在區域相同，但橢圓形工藝孔管坯的軸向應力應變?cè)诜焦芘c琵琶包過渡區域分布的集中程度顯著降低，該區域壁厚分布的均勻性明顯提高。
2、兩種不同三角槽形狀管坯的成形件，其軸向應力應變的整體分布情況十分接近，但三角槽的存在減小了琵琶包內側中心區域的壓應力，降低了該區域的應變程度，提高了該區域壁厚分布的均勻性。
3、橢圓形工藝孔管坯的成形件在方管與琵琶包過渡區域不存在明顯的壁厚減薄現象，三角槽的存在，明顯降低了琵琶包內側中間區域的起皺程度。
以下是正文：
