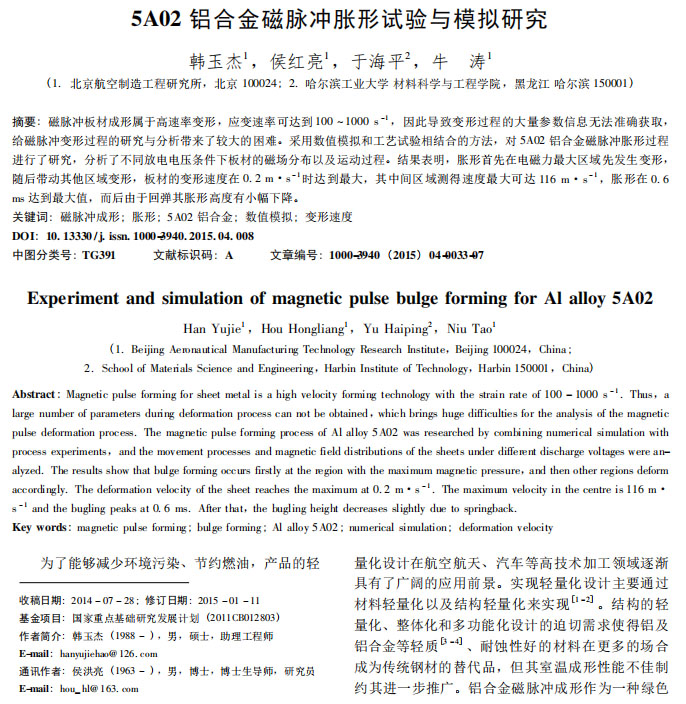

鍛壓技術：5A02 鋁合金磁脈沖脹形試驗與模擬研究
2022-03-17【作 者】韓玉杰;侯紅亮;于海平;牛濤
【前 言】
為了能夠減少環境污染、節約燃油，產品的輕量化設計在航空航天、汽車等高技術加工領域逐漸具有了廣闊的應用前景。實現輕量化設計主要通過材料輕量化以及結構輕量化來實現［1 － 2］。結構的輕量化、整體化和多功能化設計的迫切需求使得鋁及鋁合金等輕質［3 － 4］、耐蝕性好的材料在更多的場合成為傳統鋼材的替代品，但其室溫成形性能不佳制約其進一步推廣。
鋁合金磁脈沖成形作為一種綠色環保的新型加工工藝，具有成形工件精度高、成形速度快、能大幅提高材料的成形極限、便于實現自動化生產等優勢，而受到廣泛關注［5 － 6］。20 世紀 70年代開始國外率先開展了鋁合金磁脈沖自由脹形試
驗研究，分析了其電磁力分布規律以及變形過程［7］，對于變形機理已有深入研究。雖然國內起步較晚，但是也對線圈制作、工藝參數的影響規律以及工藝應用等方面進行了大量研究［8 － 9］。然而，鋁 合金磁脈沖成形變形速度快，使得其中大量變形過程中的參數無法獲取，這對鋁合金磁脈沖變形過程的分析帶來了較大的困難，因此，對于變形過程中變形速度以及位移時間的關系研究較少。
本文應用數值模擬手段研究電壓對電磁場、磁場力以及外管移動速度的影響規律; 并采用高速攝像系統捕捉不同放電電壓條件下板材在變形過程中的時間位移關系，得出不同位置的變形速度，并與數值模擬結果進行對比，為研究磁脈沖成形的金屬流動規律與控制提供理論支撐。
【結 論】
（1）磁脈沖脹形過程電磁力隨時間變化，其規律與加載電流規律一致，其中最大作用力發生于線圈對稱中心的 1 /2 處，并在此首先發生變形，隨后帶動其他區域變形，在寬度方向上，板材中間部位先發生變形，板材的變形速度在 0. 2 ms 時達到最大，脹形高度在 0. 6 ms 達到最大，而后出現回彈現象，最終在 2. 5 ms 左右變形停止。
（2） 對比試驗與模擬結果可以發現，板材的運動規律一致，說明該模型的準確性，與試驗相吻合。
（3） 在該試驗條件下，當放電電壓升高到 3 kV時，模擬得到的變形速度可以達到 136 m·s － 1，由于空氣壓縮以及測量精度的限制使得其比工藝試驗得到的數值偏大。
