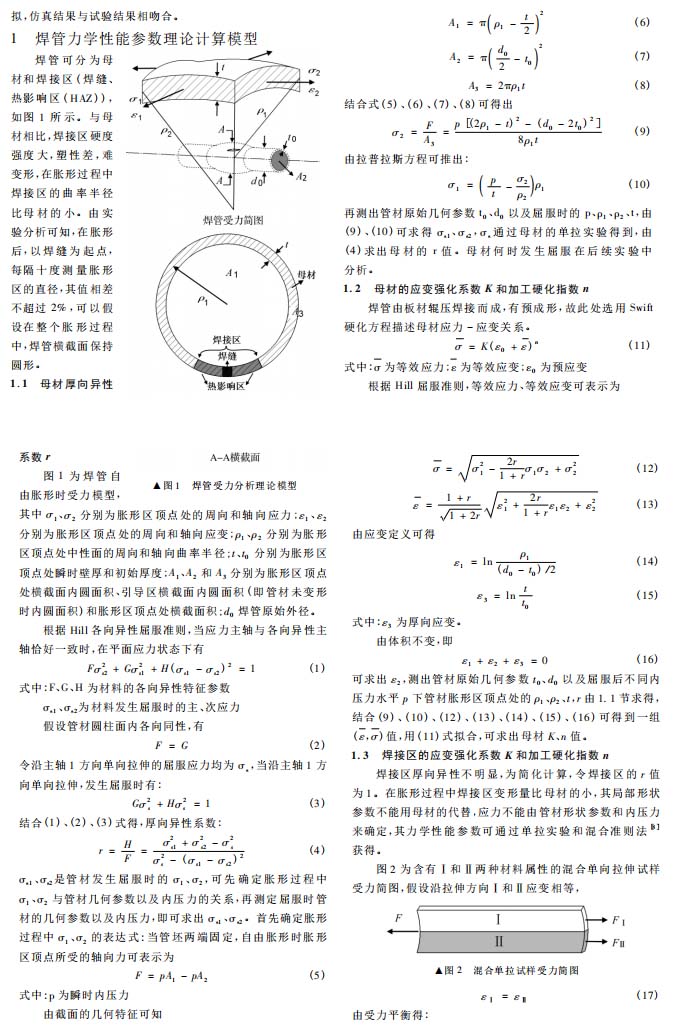

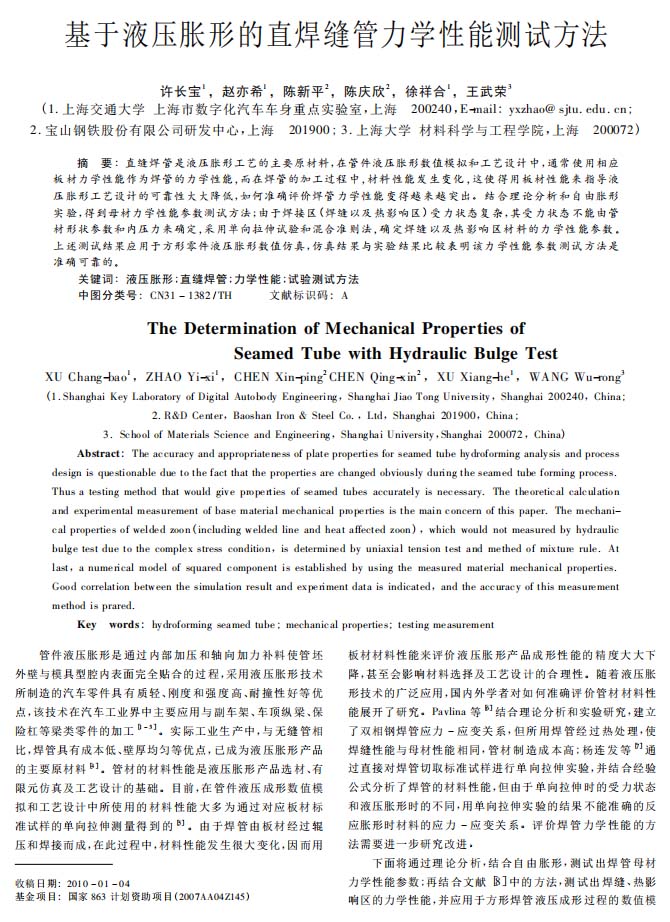

機械設計與研究：基于液壓脹形的直焊縫管力學性能測試方法
2023-03-30【作 者】許長寶;趙亦希;陳新平;陳慶欣;徐祥合;王武榮
【前 言】
管件液壓脹形是通過內部加壓和軸向加力補料使管坯外壁與模具型腔內表面完全貼合的過程，采用液壓脹形技術所制造的汽車零件具有質輕、剛 度 和強度高、耐撞性好等優點，該技術在汽車工業界中主要應用與副車架、車頂縱梁、保險杠等梁類零件的加工［1 － 3］。實際工業生產中，與 無 縫 管 相比，焊管具有成本低、壁厚均勻等優點，已成為液壓脹形產品的主要原材料［4］。管材的材料性能是液壓脹形產品選材、有限元仿真及工藝設計的基礎。目前，在管件液壓成形數值模擬和工藝設計中所使用的材料性能大多為通過對應板材標準試樣的單向拉伸測量得到的［5］。由于焊管由板材經過輥壓和焊接而成，在此過程中，材料性能發生很大變化，因而用板材材料性能來評價液壓脹形產品成形性能的精度大大下降，甚至?xí)绊懖牧线x擇及工藝設計的合理性。隨著液壓脹形技術的廣泛應用，國內外學者對如何準確評價管材材料性能展開了研究。Pavlina 等［6］結合理論分析和實驗研究，建立了雙相鋼焊管應力 － 應變關系，但所用焊管經過熱處理，使焊縫性能與母材性能相同，管材制造成本高;楊 連 發 等［7］通過直接對焊管切取標準試樣進行單向拉伸實驗，并結合經驗公式分析了焊管的材料性能，但由于單向拉伸時的受力狀態和液壓脹形時的不同，用單向拉伸實驗的結果不能準確的反應脹形時材料的應力 － 應變關 系。評價焊管力學性能的方法需要進一步研究改進。
下面將通過理論分析，結合自由脹形，測試出焊管母材力學性能參數;再結合文獻［8］中的方法，測試出焊縫、熱影響區的力學性能，并應用于方形焊管液壓成形過程的數值模擬，仿真結果與試驗結果相吻合。
【結 論】
(1) 通過直縫焊管脹形受力分析，結合自由脹形實驗，測試出母材力學性能參數;結合單向拉伸和混合準則法，可確定焊縫以及熱影響區材料的力學性能參數。

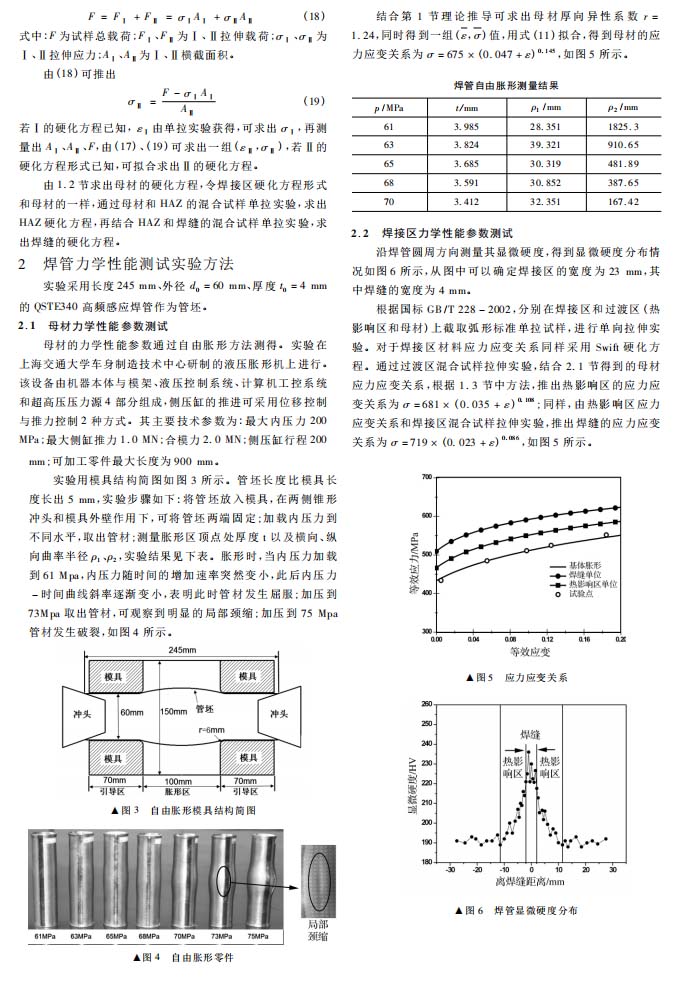

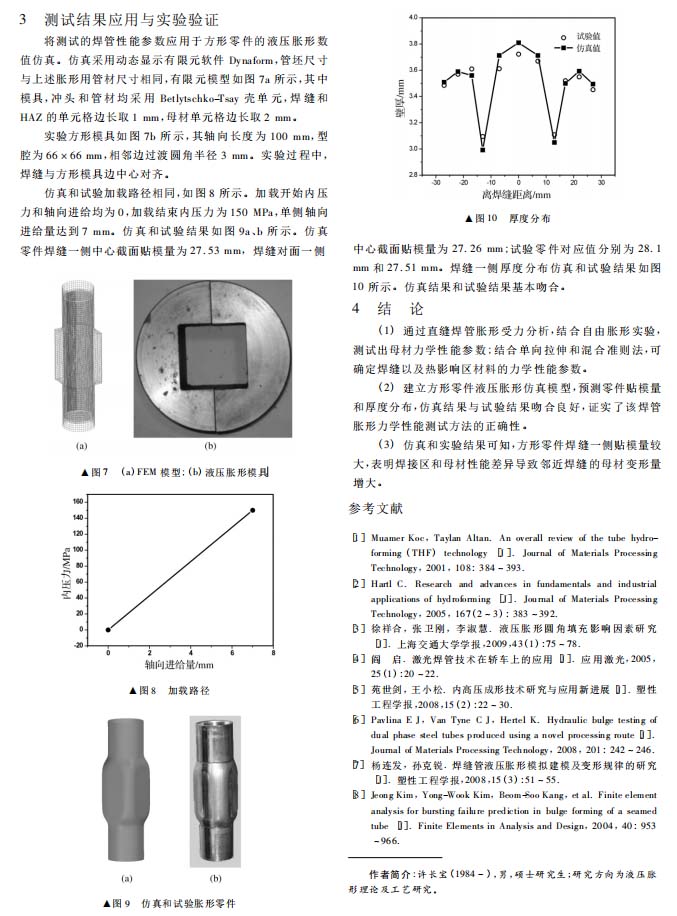

(2) 建立方形零件液壓脹形仿真模型，預測零件貼模量和厚度分布，仿真結果與試驗結果吻合良好，證 實 了 該 焊 管脹形力學性能測試方法的正確性。
(3) 仿真和實驗結果可知，方形零件焊縫一側貼模量較大，表明焊接區和母材性能差異導致鄰近焊縫的母材變形量增大。
以下是正文：
