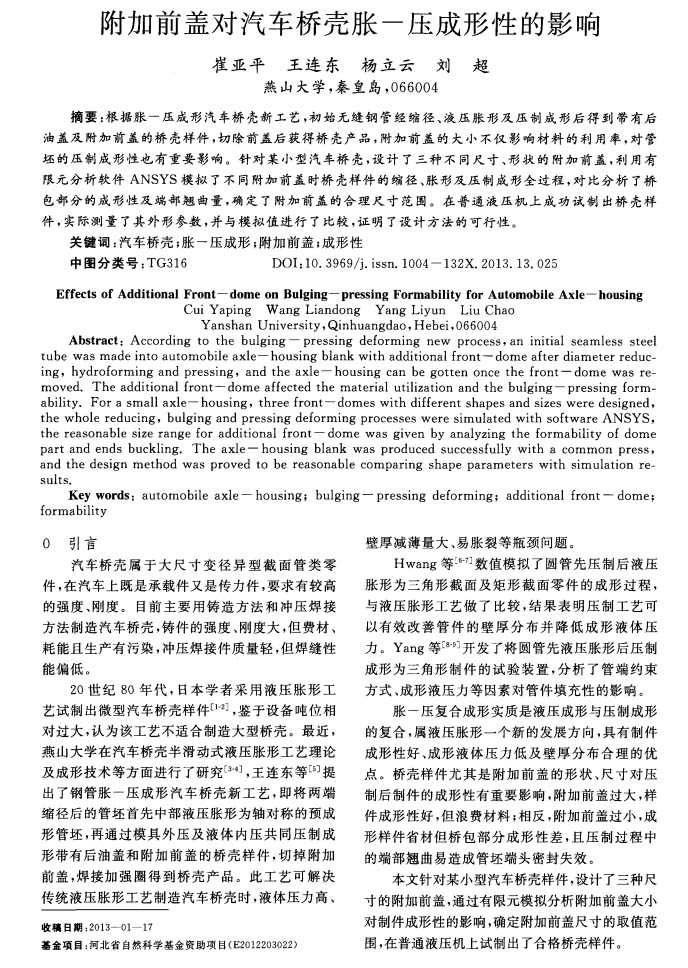

中國機械工程：附加前蓋對汽車橋殼脹-壓成形性的影響
2022-01-11【作 者】崔亞平;王連東;楊立云;劉超

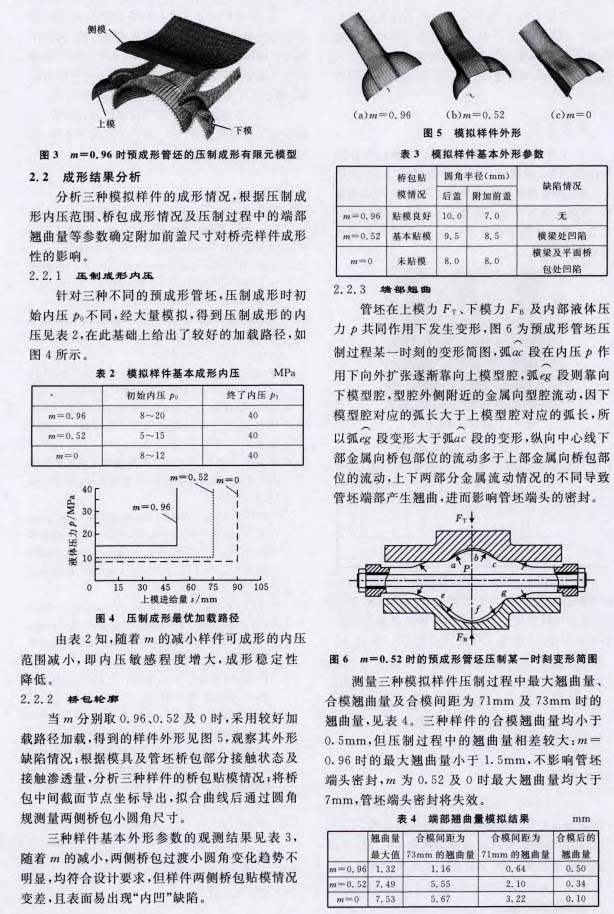

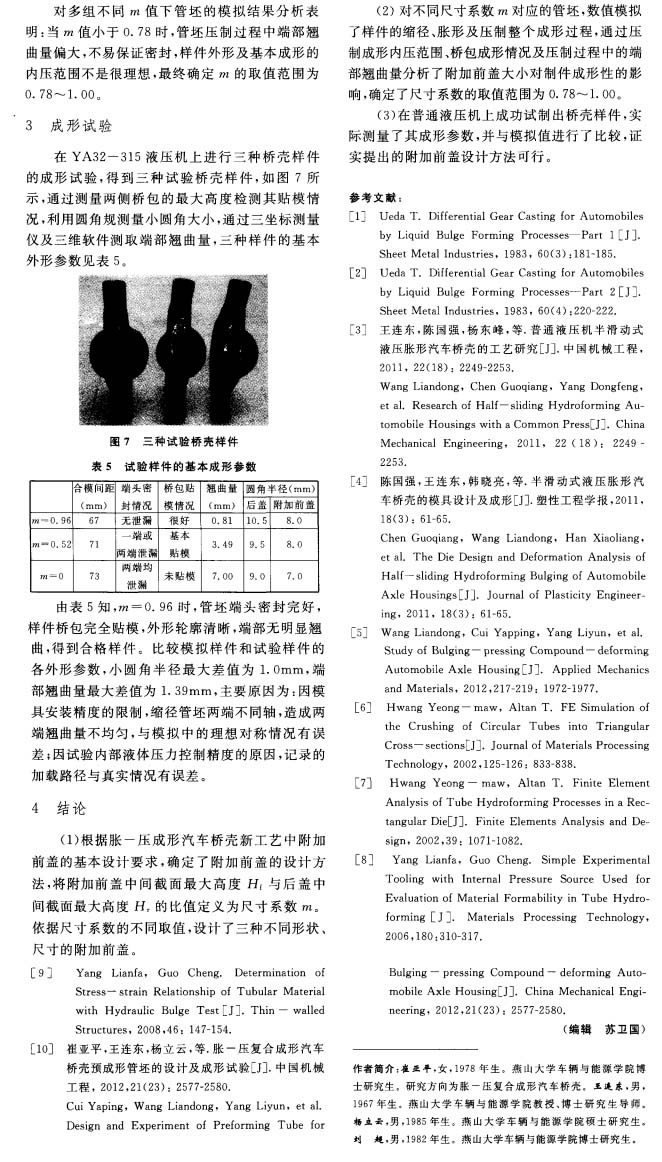

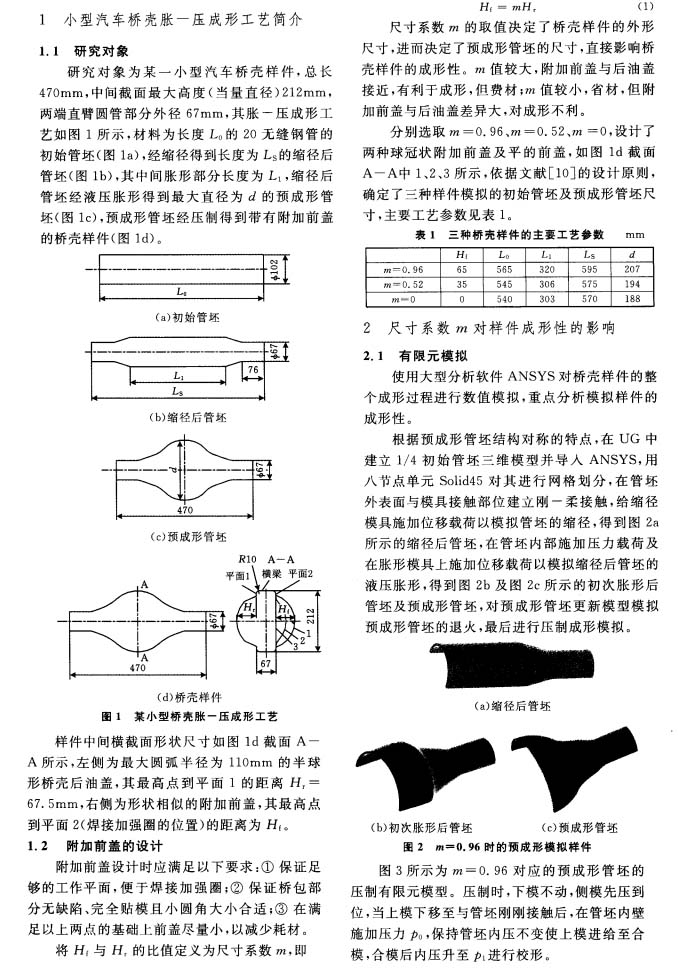

【摘 要】根據脹-壓成形汽車橋殼新工藝,初始無縫鋼管經縮徑、液壓脹形及壓制成形后得到帶有后油蓋及附加前蓋的橋殼樣件,切除前蓋后獲得橋殼產品,附加前蓋的大小不僅影響材料的利用率,對管坯的壓制成形性也有重要影響。針對某小型汽車橋殼,設計了三種不同尺寸、形狀的附加前蓋,利用有限元分析軟件ANSYS模擬了不同附加前蓋時橋殼樣件的縮徑、脹形及壓制成形全過程,對比分析了橋包部分的成形性及端部翹曲量,確定了附加前蓋的合理尺寸范圍。在普通液壓機上成功試制出橋殼樣件,實際測量了其外形參數,并與模擬值進行了比較,證明了設計方法的可行性。
【引 言】汽車橋殼屬于大尺寸變徑異型截面管類零件，在汽車上既是承載件又是傳力件，要求有較高的強度、剛度。目前主要用鑄造方法和沖壓焊接方法制造汽車橋殼，鑄件的強度、剛度大，但費材、耗能且生產有污染，沖壓焊接件質量輕，但焊縫性能偏低。20世紀80年代，日本學者采用液壓脹形工藝試制微型汽車橋殼樣件，鑒于設備噸位相對過大，認為該工藝不適合制造大型橋殼。
以下是正文：
標簽：
中國機械工程 汽車橋殼脹形
