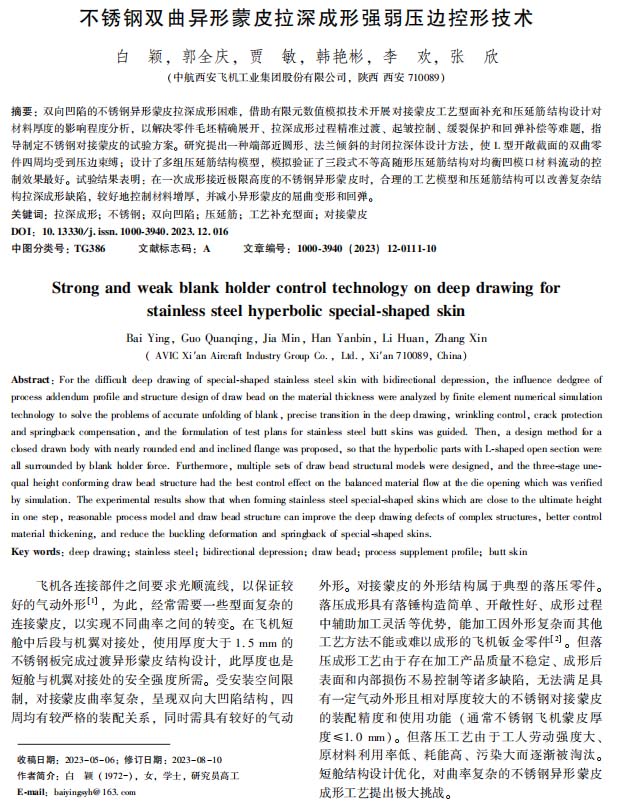

鍛壓技術：不銹鋼雙曲異形蒙皮拉深成形強弱壓邊控形技術
2024-01-23【作 者】 白穎;郭全慶;賈敏;韓艷彬;李歡;張欣
【前 言】

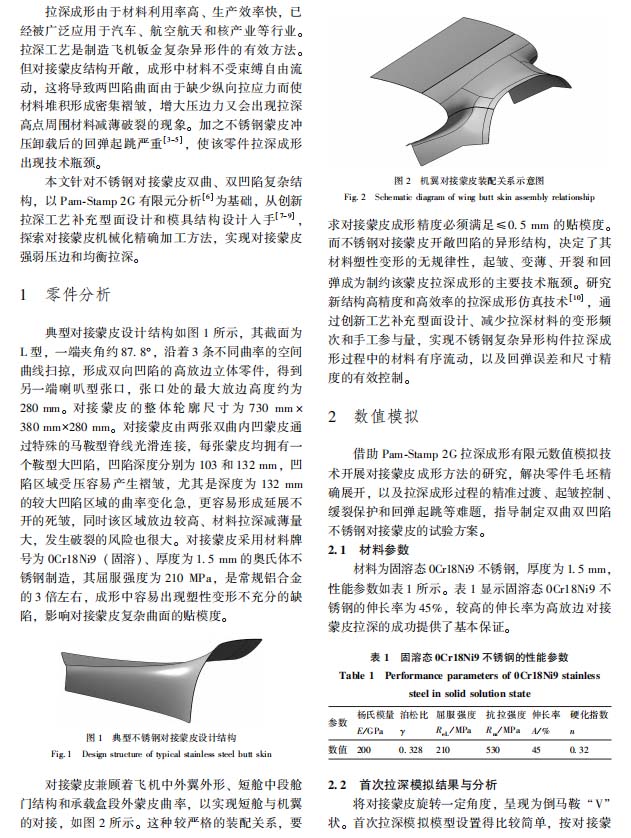

飛機各連接部件之間要求光順流線, 以保證較好的氣動外形[1], 為此, 經常需要一些型面復雜的連接蒙皮, 以實現不同曲率之間的轉變。 在飛機短艙中后段與機翼對接處, 使用厚度大于 1. 5 mm 的不銹鋼板完成過渡異形蒙皮結構設計, 此厚度也是短艙與機翼對接處的安全強度所需。
本文針對不銹鋼對接蒙皮雙曲、 雙凹陷復雜結構, 以 Pam-Stamp 2G 有限元分析[6]為基礎, 從創新拉深工藝補充型面設計和模具結構設計入手[7-9],探索對接蒙皮機械化精確加工方法, 實現對接蒙皮強弱壓邊和均衡拉深。
【結 論】

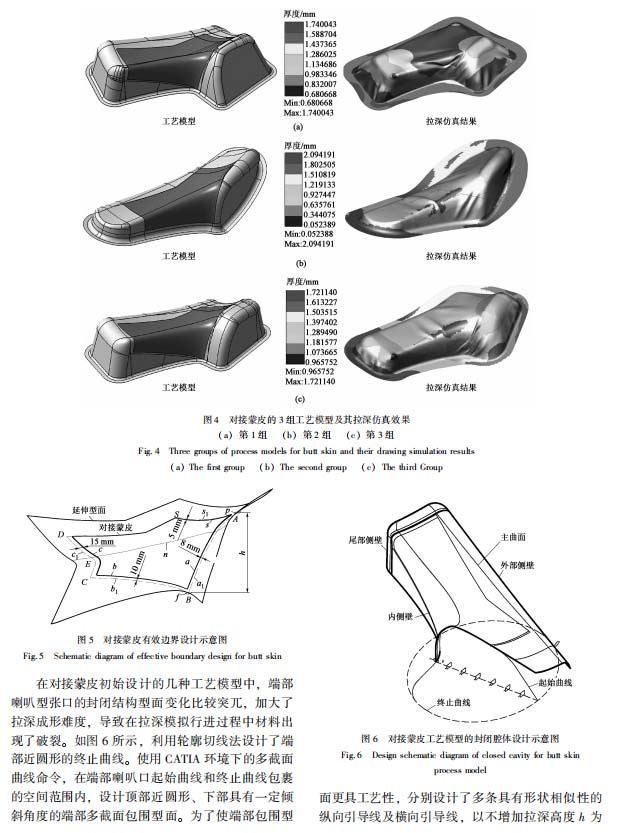

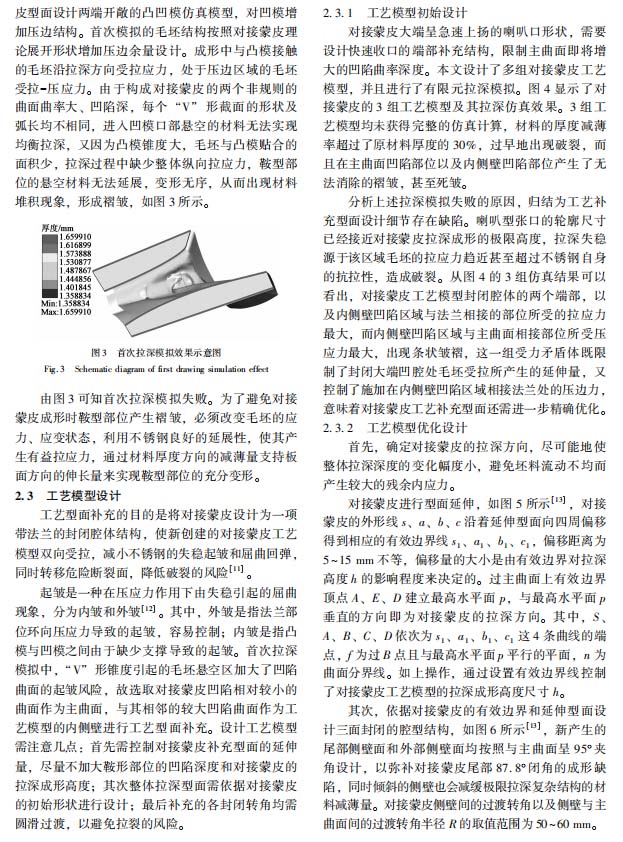

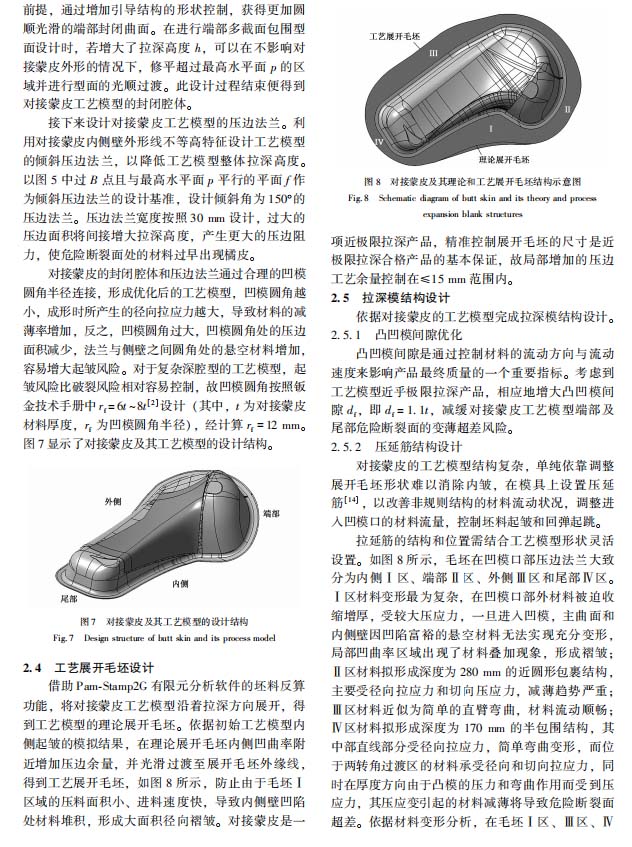

(1) 借助數值模擬技術, 開展雙向凹陷的不銹鋼對接蒙皮工藝補充型面設計對材料拉深厚度變化影響程度的分析, 提出了一種端部近圓形、 法蘭傾斜的封閉拉深體設計方法, 優化了材料的應力、 應變分布, 使開敞 L 型雙曲零件四周均受到壓邊束縛, 降低了零件拉深破裂風險, 可借鑒相似異形蒙皮拉深工藝型面設計。

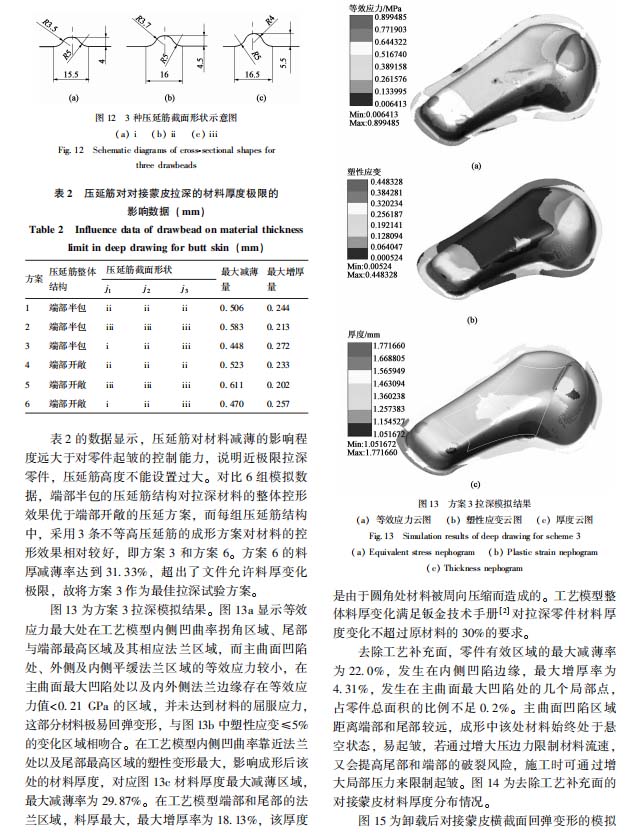

(2) 設計了多組模型分析壓延筋結構對厚度為1. 5 mm 的不銹鋼蒙皮成形極限的影響程度。 得出:壓延筋需沿形設計, 在一次成形接近極限高度的不銹鋼異形蒙皮時, 危險斷裂面相對應的法蘭處不設置壓延筋; 針對內凹外凸結構, 外部壓延筋的高度應高于內部, 均衡流料速度; 針對主曲面大凹陷結構, 在尾部和端部法蘭處增加抗皺壓延筋來抑制凹陷型面在厚度方向上的自由起伏, 結合壓邊力設置,最終將凹陷蒙皮的增厚面積控制在≤0. 2%范圍內,整體減薄區域≥總面積的 98. 5%, 減小了開敞蒙皮的回彈起跳。

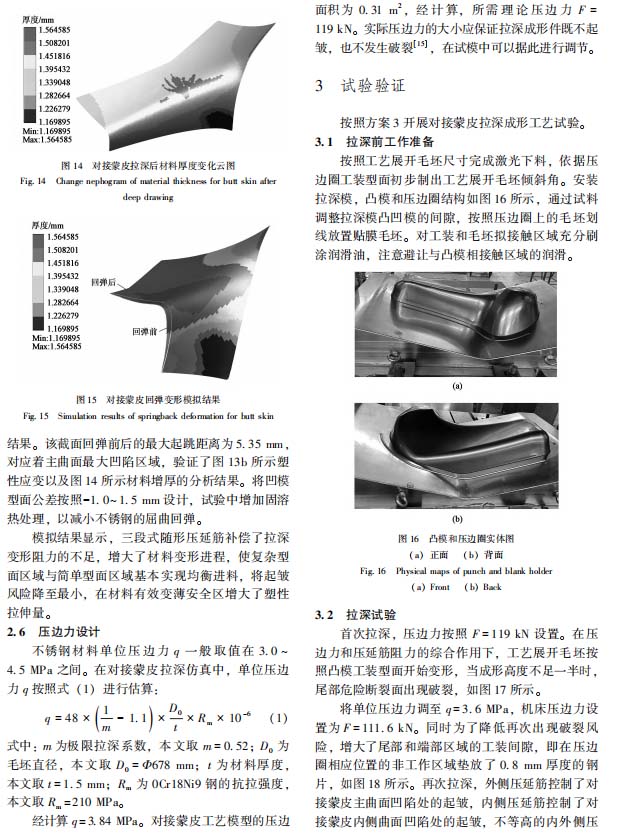

(3) 通過設置不銹鋼的固溶熱處理和二次拉深校形, 可提高材料塑性, 降低深拉深件的變形抗力,消除成形應力, 抑制厚度≥1. 5 mm 的不銹鋼零件的屈曲回彈, 實現零件≤0. 5 mm 的貼模度。
以下是正文：
