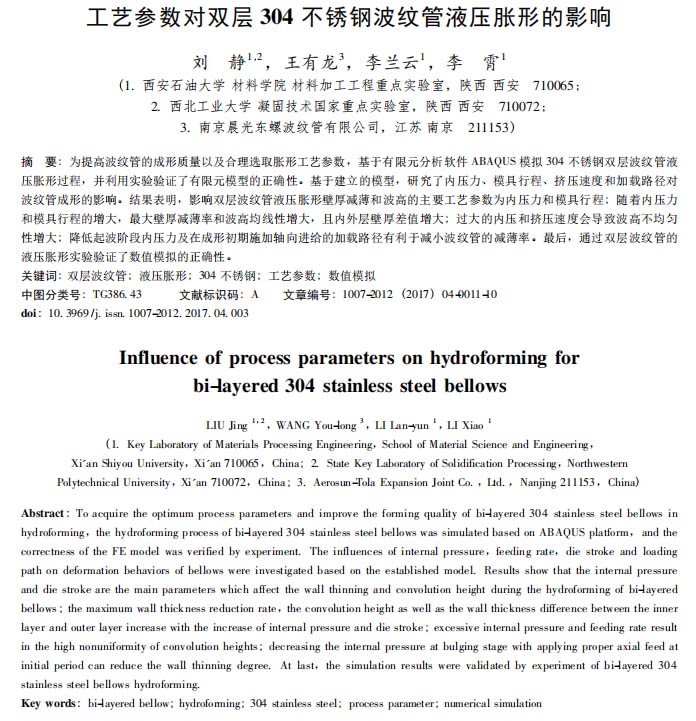

塑性工程學報：工藝參數對雙層304不銹鋼波紋管液壓脹形的影響
2022-04-30【作 者】劉靜;王有龍;李蘭云;李霄

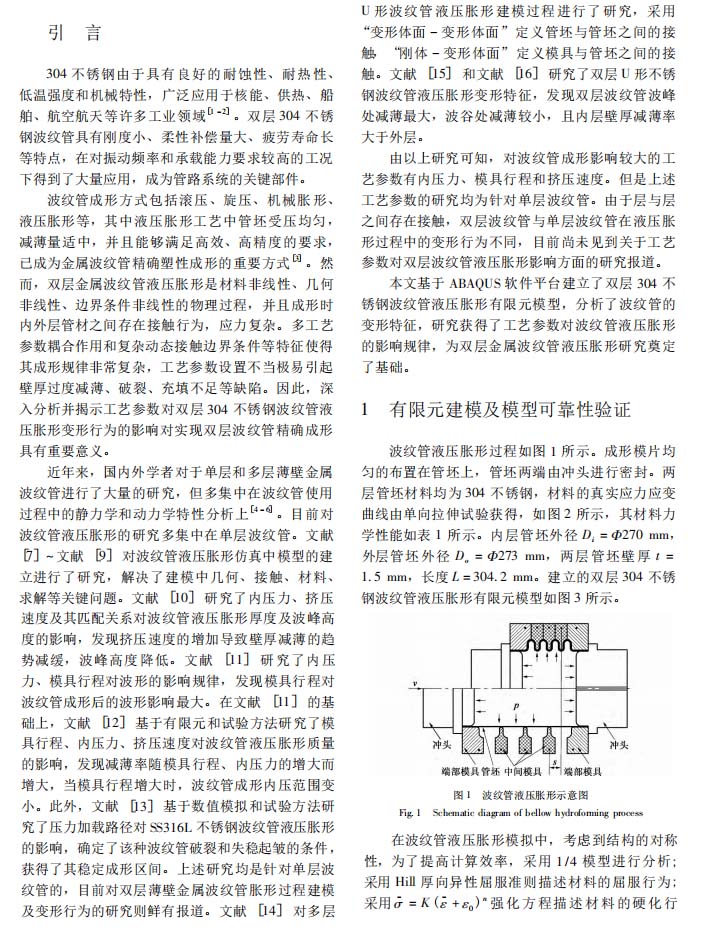

304 不銹鋼由于具有良好的耐蝕性、耐熱性、低溫強度和機械特性，廣泛應用于核能、供熱、船 舶、航空航天等許多工業領域［1－2］。雙層 304 不銹鋼波紋管具有剛度小、柔性補償量大、疲勞壽命長等特點，在對振動頻率和承載能力要求較高的工況下得到了大量應用，成為管路系統的關鍵部件。
波紋管成形方式包括滾壓、旋壓、機械脹形、液壓脹形等，其中液壓脹形工藝中管坯受壓均勻，減薄量適中，并且能夠滿足高效、高精度的要求，已成為金屬波紋管精確塑性成形的重要方式［3］。然 而，雙層金屬波紋管液壓脹形是材料非線性、幾何非線性、邊界條件非線性的物理過程，并且成形時內外層管材之間存在接觸行為，應力復雜。多工藝參數耦合作用和復雜動態接觸邊界條件等特征使得其成形規律非常復雜，工藝參數設置不當極易引起壁厚過度減薄、破裂、充填不足等缺陷。因此，深入分析并揭示工藝參數對雙層 304 不銹鋼波紋管液壓脹形變形行為的影響對實現雙層波紋管精確成形具有重要意義。

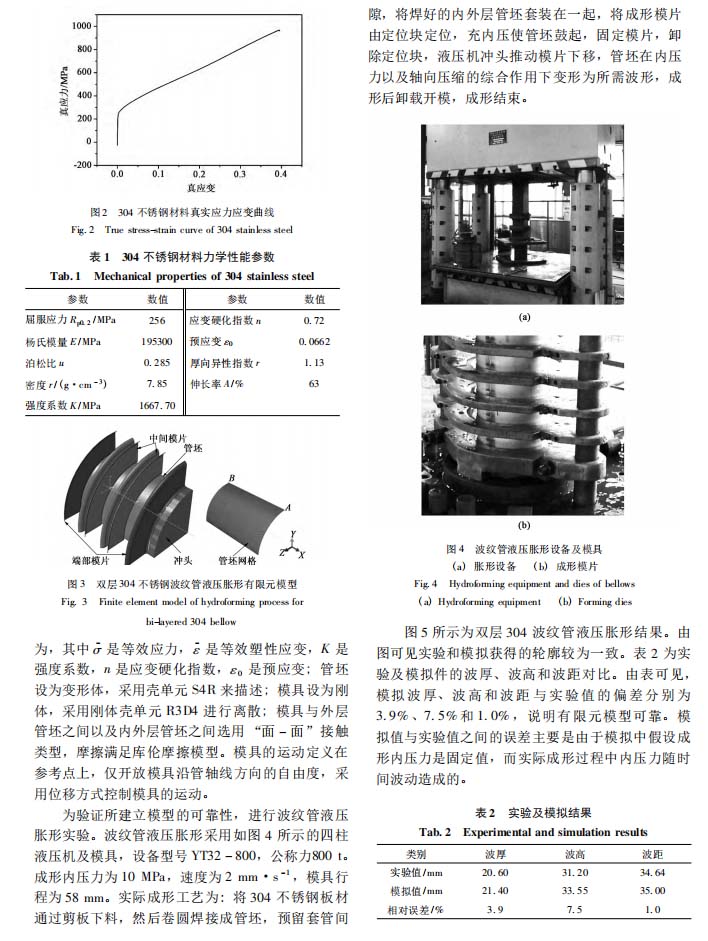

本文基于 ABAQUS 軟件平臺建立了雙層 304 不銹鋼波紋管液壓脹形有限元模型，分析了波紋管的變形特征，研究獲得了工藝參數對波紋管液壓脹形的影響規律，為雙層金屬波紋管液壓脹形研究奠定了基礎。
【結 論】
1、 雙層 304 不銹鋼波紋管成形后內層的減薄量大于外層，脹形后各個波紋高度有偏差; 影響雙層波紋管液壓脹形壁厚減薄和脹形高度的主要工藝參數為內壓力和模具行程，擠壓速度對壁厚和波高影響較小。

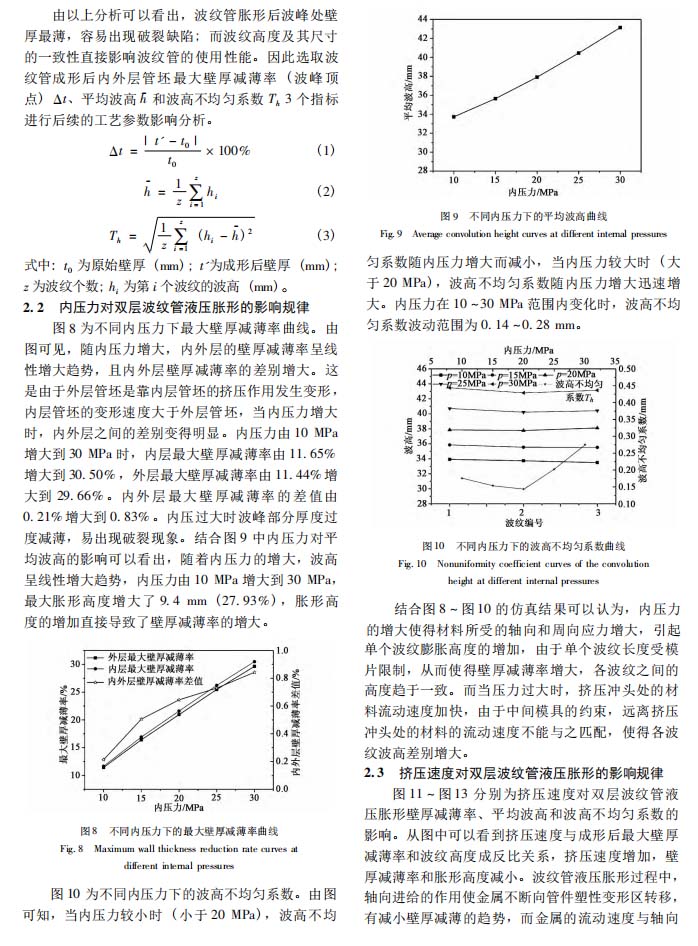

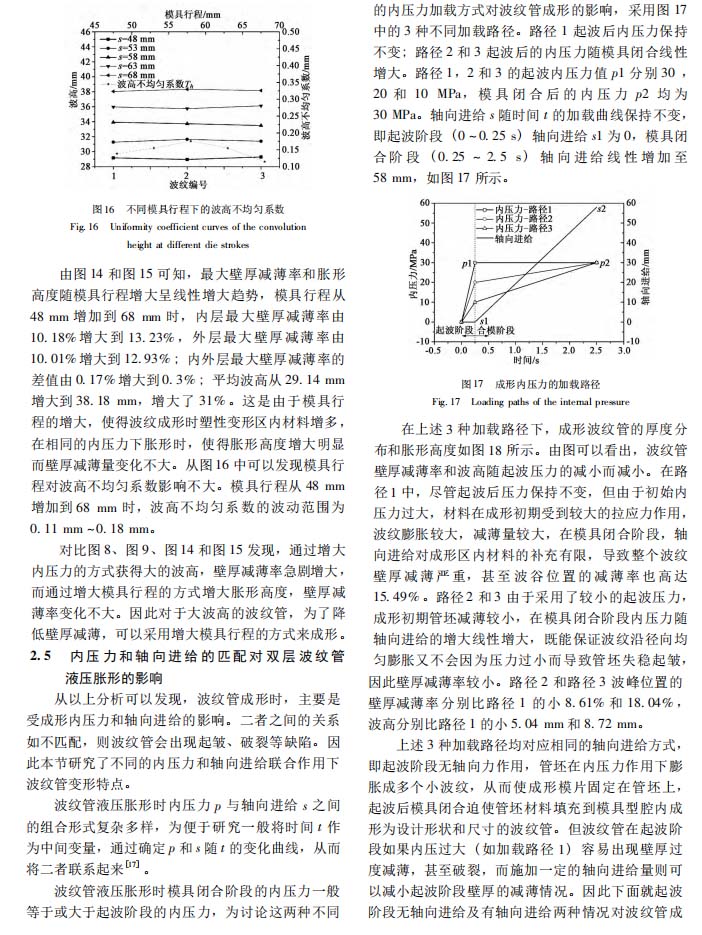

2、內壓力和模具行程增大，最大壁厚減薄率和脹形高度均線性增大，且內外層壁厚差值增大;過大的內壓和擠壓速度會導致波高不均勻性增大。
3、最大壁厚減薄率受內壓力的影響遠大于受模具行程的影響，對于成形大波高的波紋管，為了降低壁厚減薄，可以采用適當增大模具行程的方式來實現。

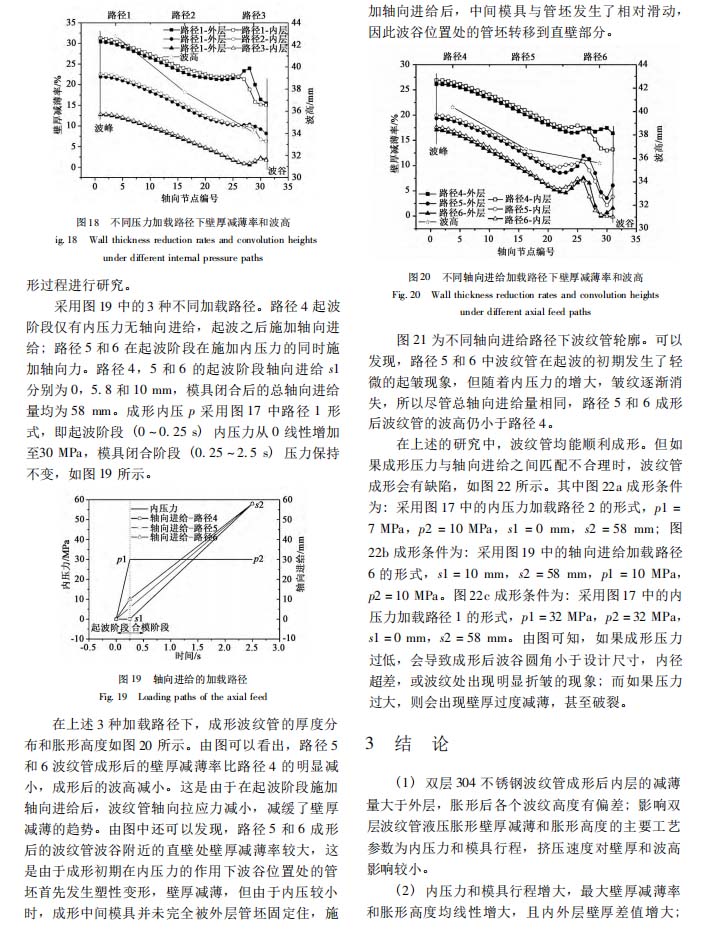

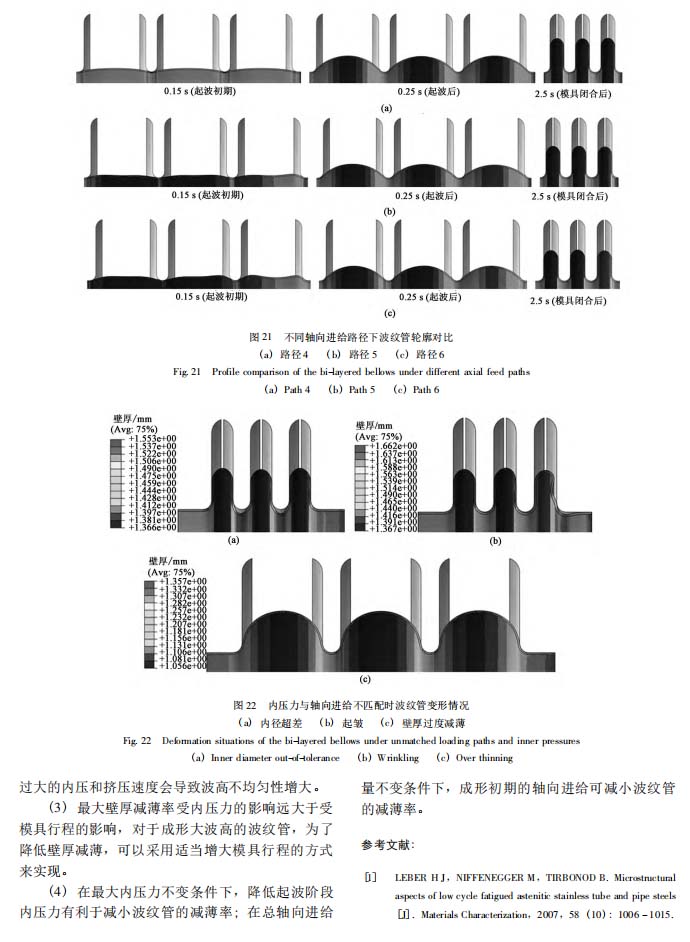

4、在最大內壓力不變條件下，降低起波階段內壓力有利于減小波紋管的減薄率; 在總軸向進給量不變條件下，成形初期的軸向進給可減小波紋管的減薄率。

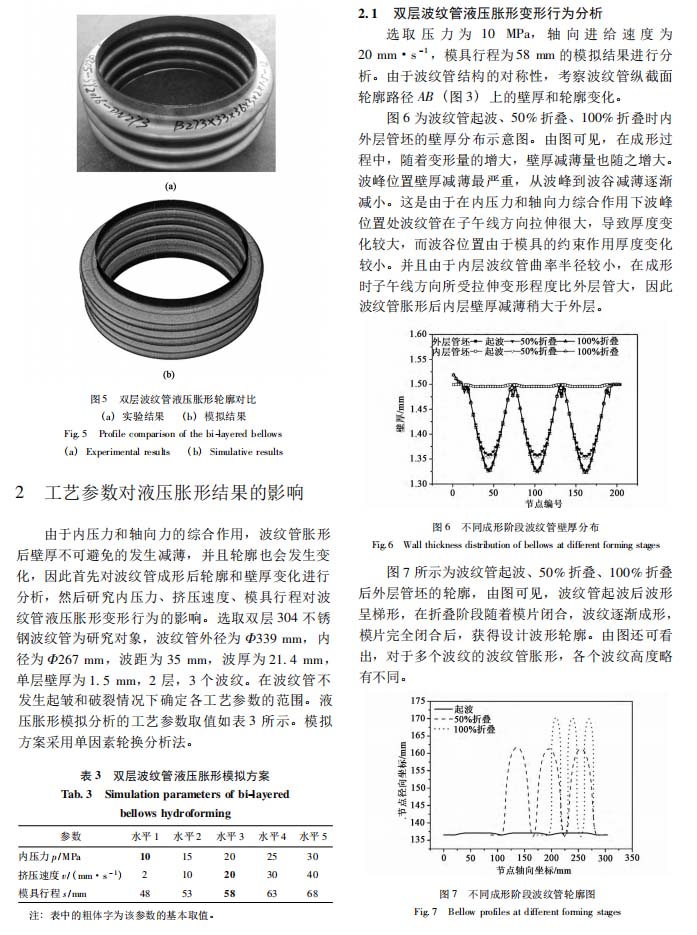

以下是正文：
