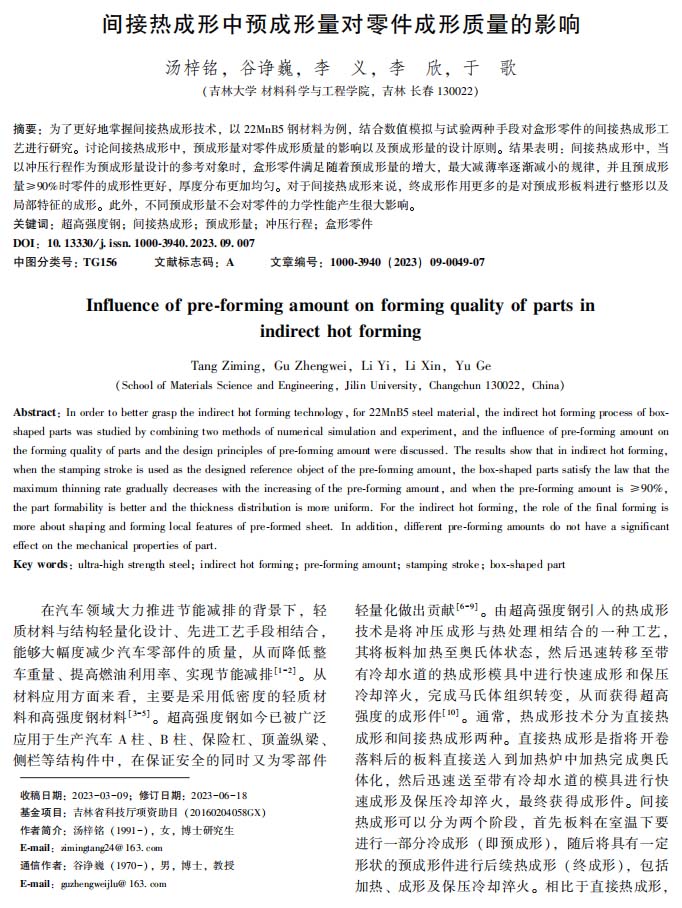

鍛壓技術：間接熱成形中預成形量對零件成形質量的影響
2023-12-13【作 者】湯梓銘;谷諍巍;李義;李欣;于歌
【前 言】
在汽車領域大力推進節能減排的背景下, 輕質材料與結構輕量化設計、 先進工藝手段相結合,能夠大幅度減少汽車零部件的質量, 從而降低整車重量、 提高燃油利用率、 實現節能減排[1-2]。 從材料應用方面來看, 主要是采用低密度的輕質材料和高強度鋼材料[3-5]。 超高強度鋼如今已被廣泛應用于生產汽車 A 柱、 B 柱、 保險杠、 頂蓋縱梁、側欄等結構件中, 在保證安全的同時又為零部件輕量化做出貢獻[6-9]。 由超高強度鋼引入的熱成形技術是將沖壓成形與熱處理相結合的一種工藝,其將板料加熱至奧氏體狀態, 然后迅速轉移至帶有冷卻水道的熱成形模具中進行快速成形和保壓冷卻淬火, 完成馬氏體組織轉變, 從而獲得超高強度的成形件[10]。
本研究采用 22MnB5 鋼材料, 以盒形零件為例對其間接熱成形工藝進行研究, 通過數值模擬與試驗兩種方法, 討論預成形量對零件成形性的影響, 并尋求預成形量所滿足的規律。

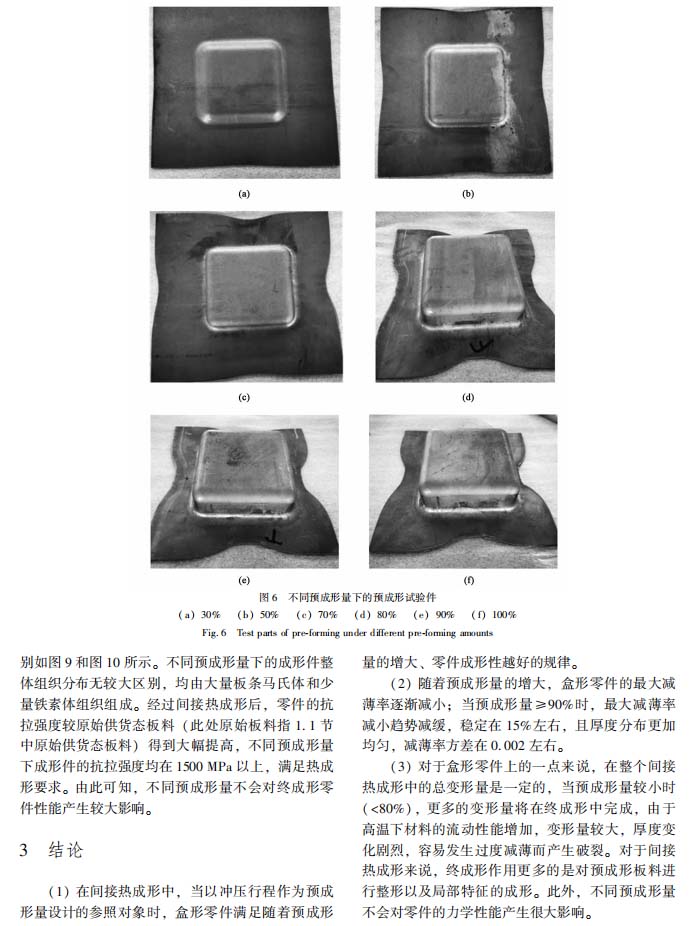

【結 論】
(1) 在間接熱成形中, 當以沖壓行程作為預成形量設計的參照對象時, 盒形零件滿足隨著預成形量的增大、 零件成形性越好的規律。
(2) 隨著預成形量的增大, 盒形零件的最大減薄率逐漸減小; 當預成形量≥90%時, 最大減薄率減小趨勢減緩, 穩定在 15%左右, 且厚度分布更加均勻, 減薄率方差在 0. 002 左右。
(3) 對于盒形零件上的一點來說, 在整個間接熱成形中的總變形量是一定的, 當預成形量較小時(<80%), 更多的變形量將在終成形中完成, 由于高溫下材料的流動性能增加, 變形量較大, 厚度變化劇烈, 容易發生過度減薄而產生破裂。 對于間接熱成形來說, 終成形作用更多的是對預成形板料進行整形以及局部特征的成形。 此外, 不同預成形量不會對零件的力學性能產生很大影響。
以下是正文：
