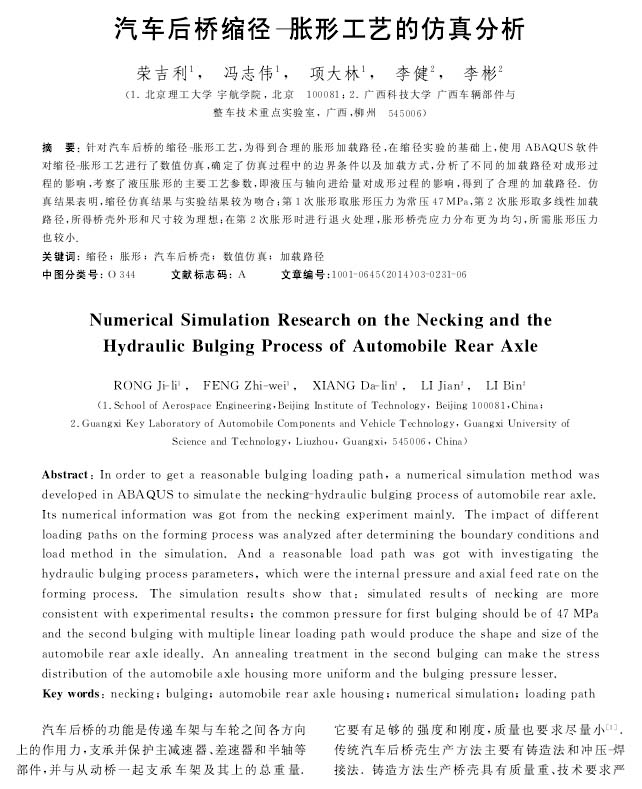

北京理工大學學報：汽車后橋縮徑-脹形工藝的仿真分析
2022-04-27【作 者】榮吉利;馮志偉;項大林;李健;李彬2
汽車后橋的功能是傳遞車架與車輪之間各方向上的作用力，支承并保護主減速器、差速器和半軸等部件，并與從動橋一起支承車架及其上的總重量。它要有足夠的強度和剛度，質量也要求盡量小[1]。

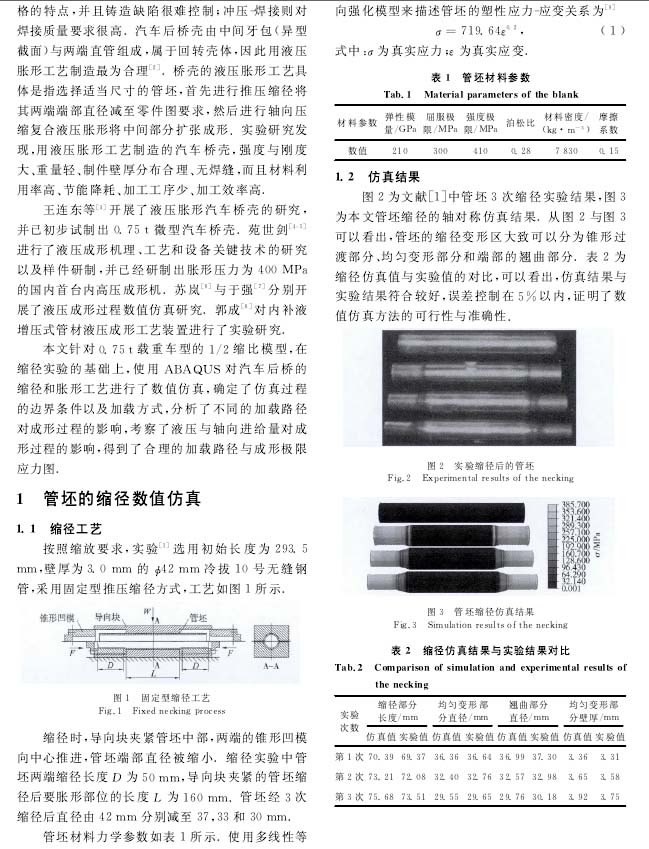

傳統汽車后橋殼生產方法主要有鑄造法和沖壓焊接法，鑄造方法生產橋殼具有質量重、技術要求嚴格的特點，并且鑄造缺陷很難控制;沖壓捍接則對焊接質量要求很高.汽車后橋殼由中間牙包(異型截面)與兩端直管組成，屬于回轉殼體，因此用液壓脹形工藝制造最為合理[2]。橋殼的液壓脹形工藝具體是指選擇適當尺寸的管坯，首先進行推壓縮徑將其兩端端部直徑減至零件圖要求，然后進行軸向壓縮復合液壓脹形將中間部分?jǐn)U張成形.實驗研究發現，用液壓脹形工藝制造的汽車橋殼，強度與剛度大、重量輕、制件壁厚分布合理、無焊縫，而且材料利用率高、節能降耗、加工工序少、加工效率高。
王連東等[3]開展了液壓脹形汽車橋殼的研究，并已初步試制出0. 75 t微型汽車橋殼.苑世劍[4-5]進行了液壓成形機理、工藝和設備關鍵技術的研究以及樣件研制，并已經研制出脹形壓力為400 MPa的國內首臺內高壓成形機.蘇嵐困與于強川分別開展了液壓成形過程數值仿真研究.郭成[4]對內補液增壓式管材液壓成形工藝裝置進行了實驗研究。
本文針對0. 7 5 t載重車型的1/2縮比模型，在縮徑實驗的基礎上，使用ABAQUS對汽車后橋的縮徑和脹形工藝進行了數值仿真，確定了仿真過程的邊界條件以及加載方式，分析了不同的加載路徑對成形過程的影響，考察了液壓與軸向進給量對成形過程的影響，得到了合理的加載路徑與成形極限應力圖。

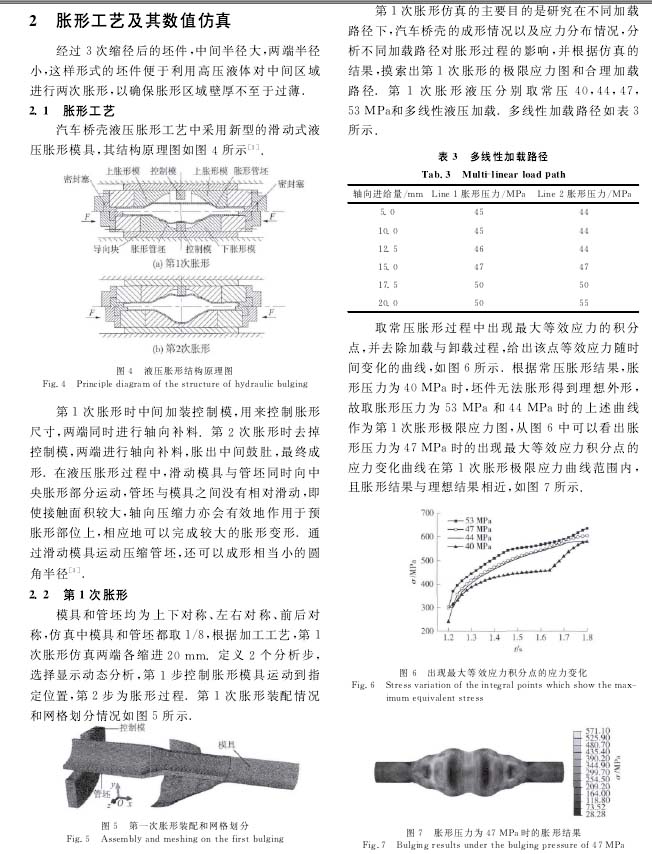

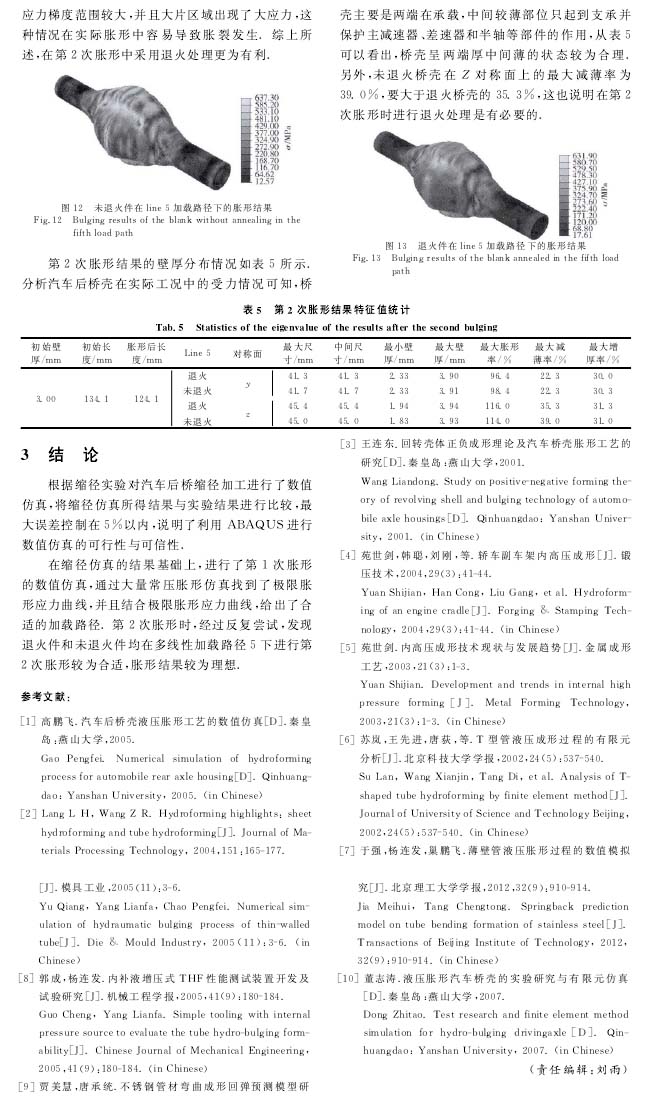

【結 論】
根據縮徑實驗對汽車后橋縮徑加工進行了數值仿真，將縮徑仿真所得結果與實驗結果進行比較，最大誤差控制在5%以內，說明了利用ABAQUS進行數值仿真的可行性與可信性.

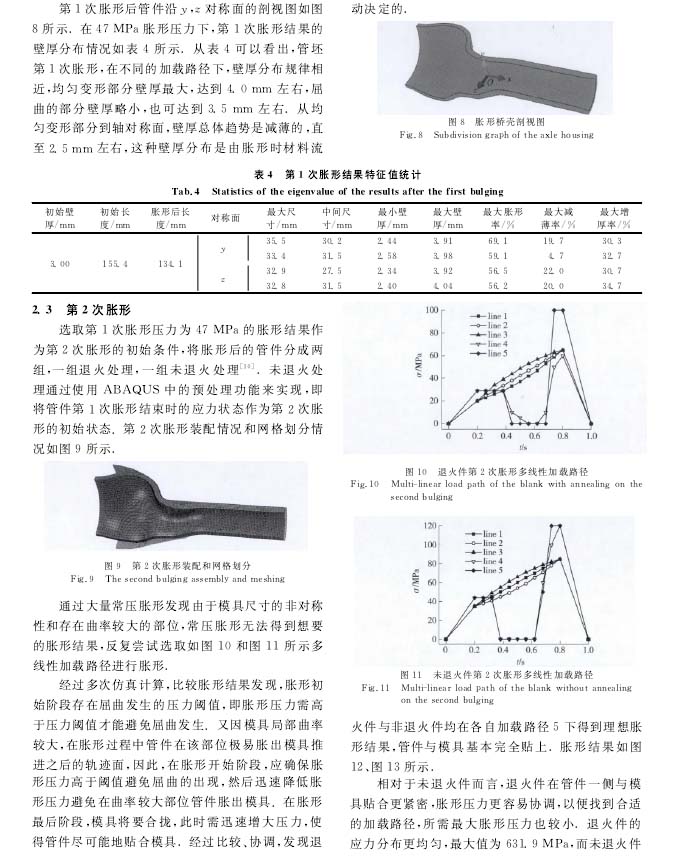

在縮徑仿真的結果基礎上，進行了第1次脹形的數值仿真，通過大量常壓脹形仿真找到了極限脹形應力曲線，并且結合極限脹形應力曲線，給出了合適的加載路徑.第2次脹形時，經過反復嘗試，發現退火件和未退火件均在多線性加載路徑5下進行第2次脹形較為合適，脹形結果較為理想。
