鑄造技術：超塑自由脹形液壓機自動化改造
2023-04-18【作 者】蔣曉英;徐文俊
超塑自由脹形實驗研究中，脹形試件壓邊裝置采用的是 Y32-200四柱式萬能液壓機，電氣控制系統采用繼電器接觸器邏輯控制，由于繼電器觸點磨損大，壽命短，因此系統存在工作可靠性差、易損壞、維護困難及難以滿足用戶增減某些特殊功能要求等問題。本文采用 PLC 對其進行自動化改造。改造后的液壓機具有手動和自動兩種運行方式，且具有油壓自檢自保功能，以保證實際油壓恒定在某個要求值范圍。
1 液壓機結構
本機器由主機及控制部分組成，通過管路及電氣裝置聯系起來構成完整的一體。主機部分由機身、主缸、頂出缸及充液裝置等組成，控制機構由動力系統、電氣箱等部分組成。
2 液壓機液壓系統改造
液壓系統改造主要是在原有液壓系統基礎上更換電磁閥、增加插裝閥等元件。

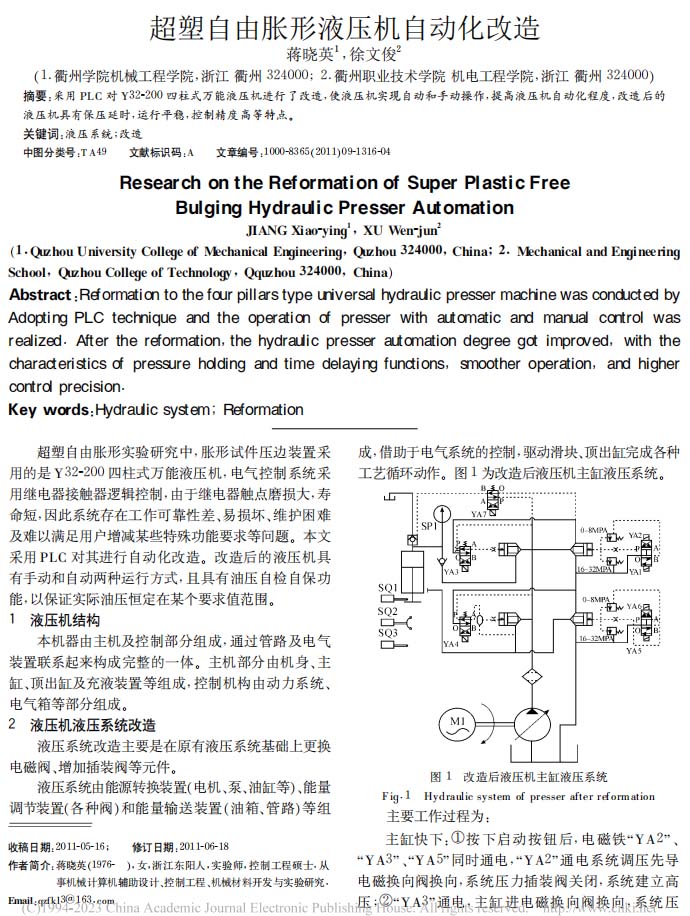

液壓系統由能源轉換裝置（電機、泵、油缸等）、能量調節裝置（各種閥）和能量輸送裝置（油箱、管路）等組成，借助于電氣系統的控制?驅動滑塊、頂出缸完成各種工藝循環動作。圖1為改造后液壓機主缸液壓系統。
【總 結】
本文對液壓機液壓系統進行了改造，并采用 PLC對液壓機進行自動化改造，改造后的液壓機具有保壓延時，運行平穩，控制精度高等特點，有效地提高了超塑脹形實驗的精度。
以下是正文：
