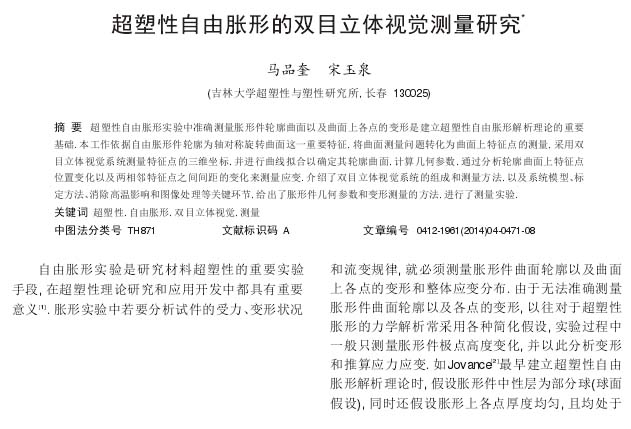

金屬學報：超塑性自由脹形的雙目立體視覺測量研究
2022-12-14【作 者】馬品奎;宋玉泉
【前 言】
自由脹形實驗是研究材料超塑性的重要實驗手段，在超塑性理論研究和應用開發中都具有重要意義[1]。脹形實驗中若要分析試件的受力、變形狀況和流變規律，就必須測量脹形件曲面輪廓以及曲面上各點的變形和整體應變分布.由于無法準確測量脹形件曲面輪廓以及各點的變形，以往對于超塑性脹形的力學解析常采用各種簡化假設，實驗過程中一般只測量脹形件極點高度變化，并以此分析變形和推算應力應變。如Jovance[2]最早建立超塑性自由脹形解析理論時，假設脹形件中性層為部分球(球面假設)，同時還假設脹形上各點厚度均勻，且均處于等雙拉應力狀態。厚度均勻假設與實際不符，使得理論分析結果與實際相差甚遠.隨后，在球面假設下進行的研究中，也均附加其它假設條件。如為了便于應力計算，假設脹形件上各點的應力狀態均為等雙拉應力狀態[3,4]、或假設經向主應力分量與曲率半徑和對稱軸之間的夾角無關[5];為了便于應變計算，假設脹形件上沿經線方向變形均勻[6]。

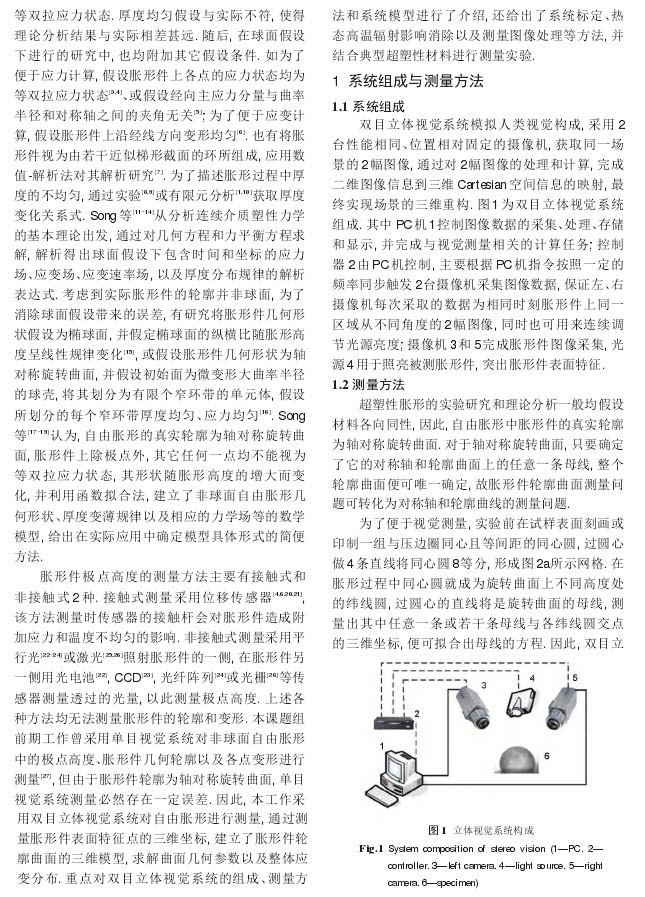

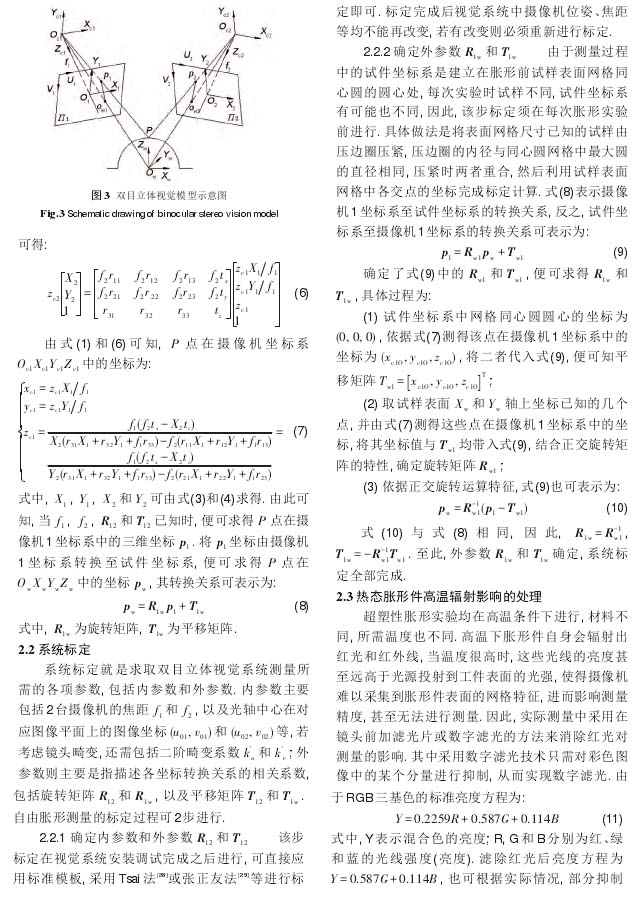

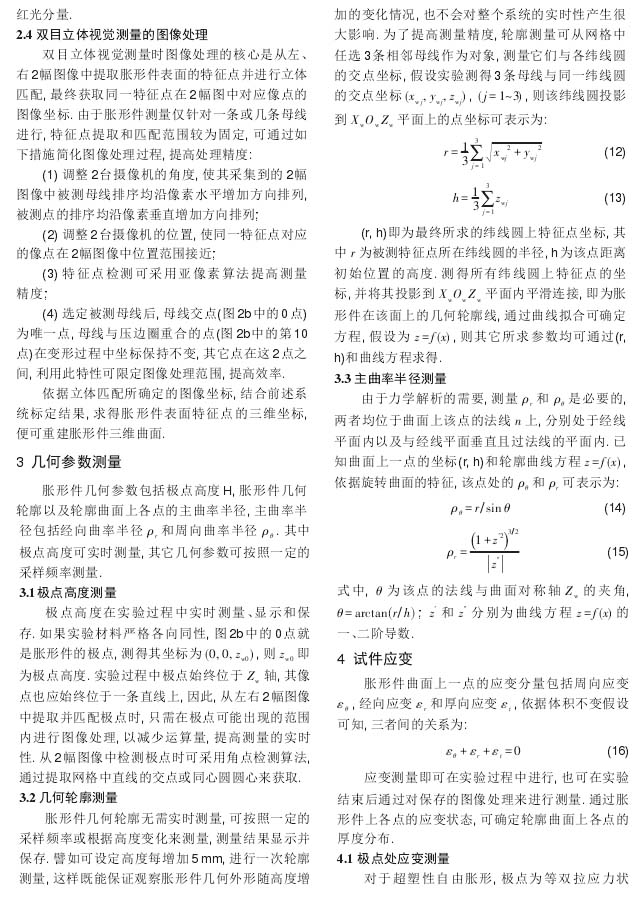

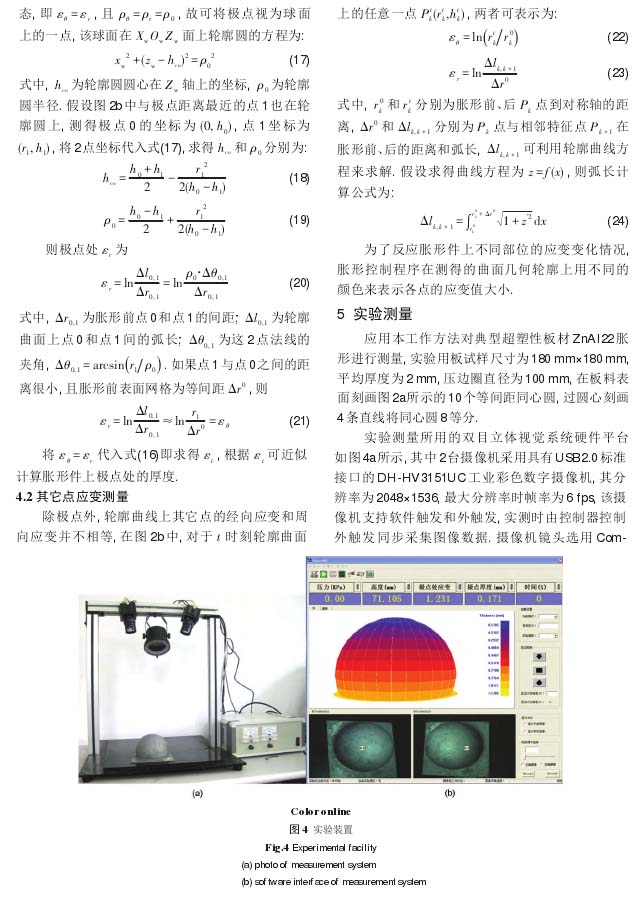

本工作采用雙目立體視覺系統對自由脹形進行測量，通過測量脹形件表面特征點的三維坐標，建立了脹形件輪廓曲面的三維模型，求解曲面幾何參數以及整體應變分布。重點對雙目立體視覺系統的組成、測量方法和系統模型進行了介紹，還給出了系統標定、熱態高溫輻射影響消除以及測量圖像處理等方法，并結合典型超塑性材料進行測量實驗。
【結 論】

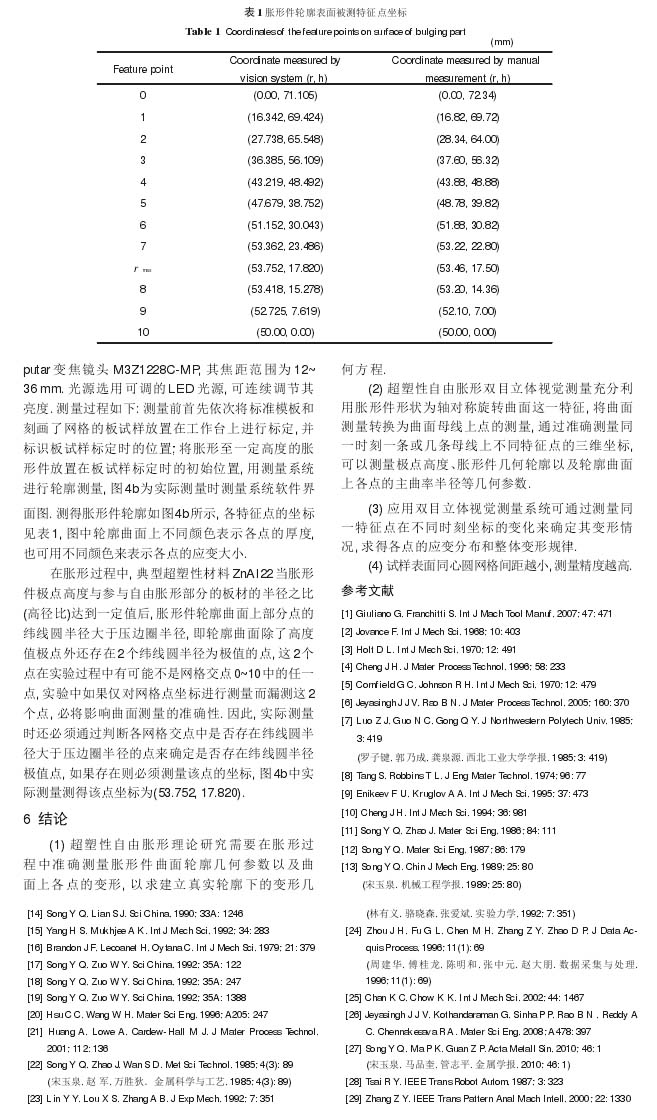

(1)超塑性自由脹形理論研究需要在脹形過程中準確測量脹形件曲面輪廓幾何參數以及曲面上各點的變形，以求建立真實輪廓下的變形幾何方程.

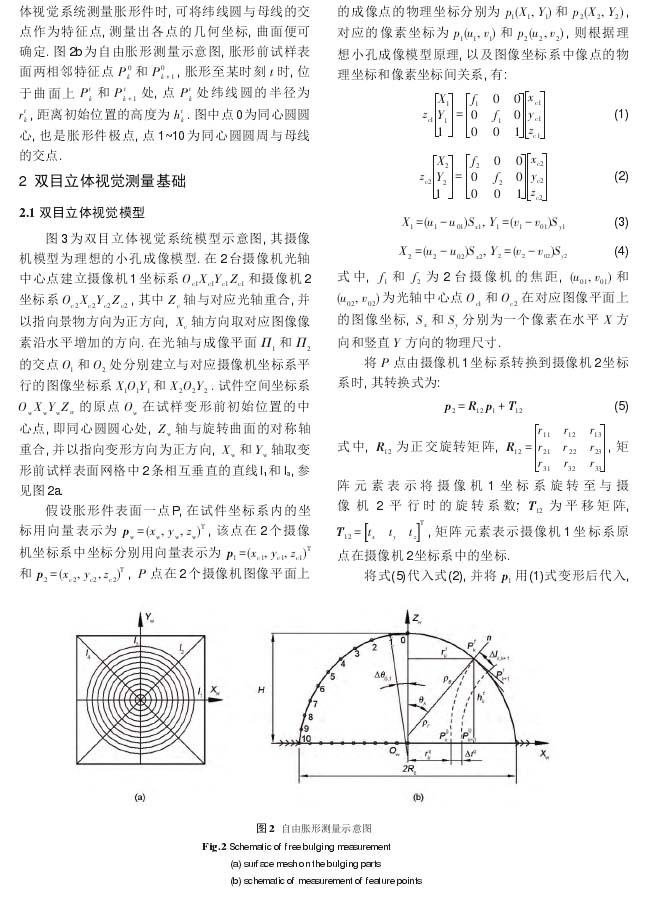

(2)超塑性自由脹形雙目立體視覺測量充分利用脹形件形狀為軸對稱旋轉曲面這一特征，將曲面測量轉換為曲面母線上點的測量，通過準確測量同一時刻一條或幾條母線上不同特征點的三維坐標，可以測量極點高度、脹形件幾何輪廓以及輪廓曲面上各點的主曲率半徑等幾何參數.
(3)應用雙目立體視覺測量系統可通過測量同一特征點在不同時刻坐標的變化來確定其變形情況，求得各點的應變分布和整體變形規律.
(4)試樣表面同心圓網格間距越小，測量精度越高.
以下是正文：
