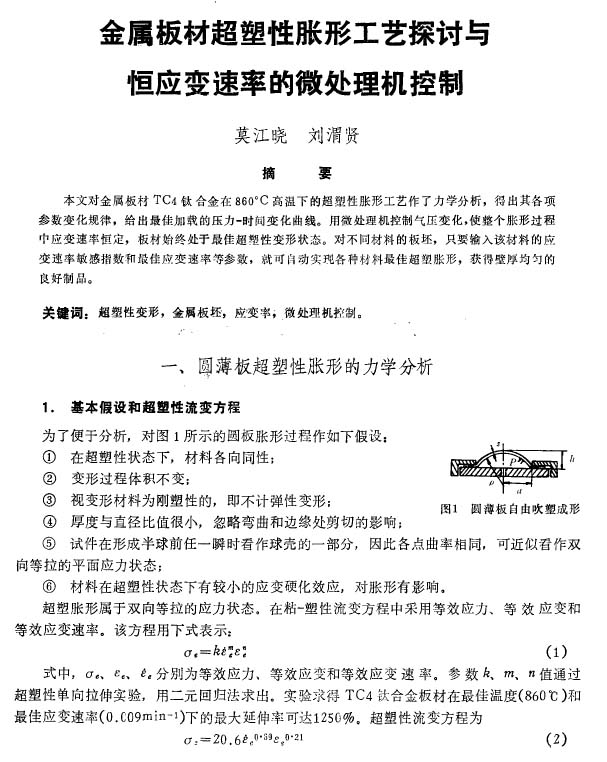

南京航空航天大學(xué)學(xué)報：金屬板材超塑性脹形工藝探討與恒應(yīng)變速率的微處理機控制
2023-09-07【作 者】莫江曉;劉渭賢
【摘 要】本文對金屬板材TC_4鈦合金在860℃高溫下的超塑性脹形工藝作了力學(xué)分析,得出其各項參數(shù)變化規(guī)律,給出最佳加載的壓力-時間變化曲線。用微處理機控制氣壓變化,使整個脹形過程中應(yīng)變速率恒定,板材始終處于最佳超塑性變形狀態(tài)。對不同材料的板坯,只要輸入該材料的應(yīng)變速率敏感指數(shù)和最佳應(yīng)變速率等參數(shù),就可自動實現(xiàn)各種材料最佳超塑脹形,獲得壁厚均勻的良好制品。
【圓薄板超塑性脹形的力學(xué)分析】
1.基本假設(shè)和超塑性流變方程
為了便于分析，對圖1所示的圓板脹形過程作如下假設(shè):
1、在超塑性狀態(tài)下，材料各向同性;
2、變形過程體積不變;
3、視變形材料為剛塑性的，即不計彈性變形;
4、厚度與直徑比值很小，忽略彎曲和邊緣處剪切的影響;
5、試件在形成半球前任一瞬時看作球殼的一部分，因此各點曲率相同，可近似看作雙向等拉的平面應(yīng)力狀態(tài);
6、材料在超塑性狀態(tài)下有較小的應(yīng)變硬化效應(yīng)，對脹形有影響。

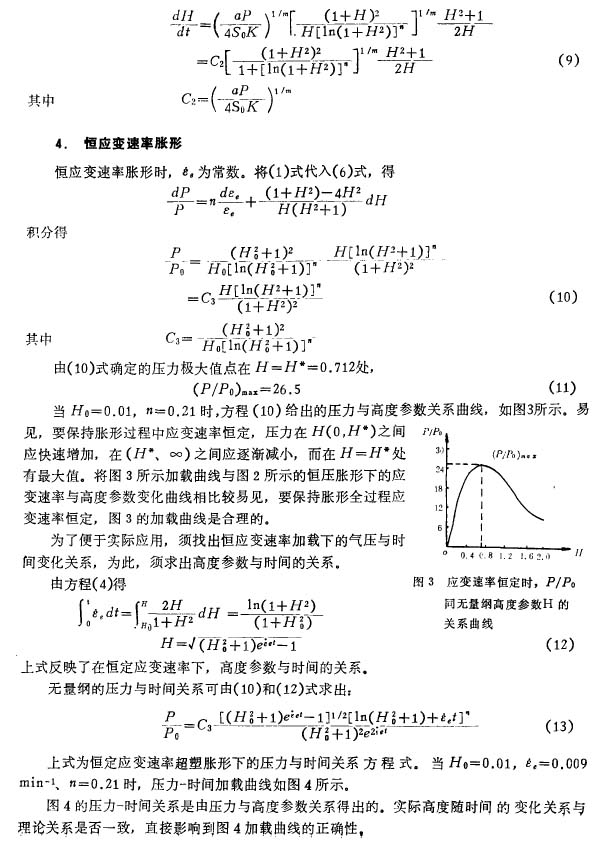

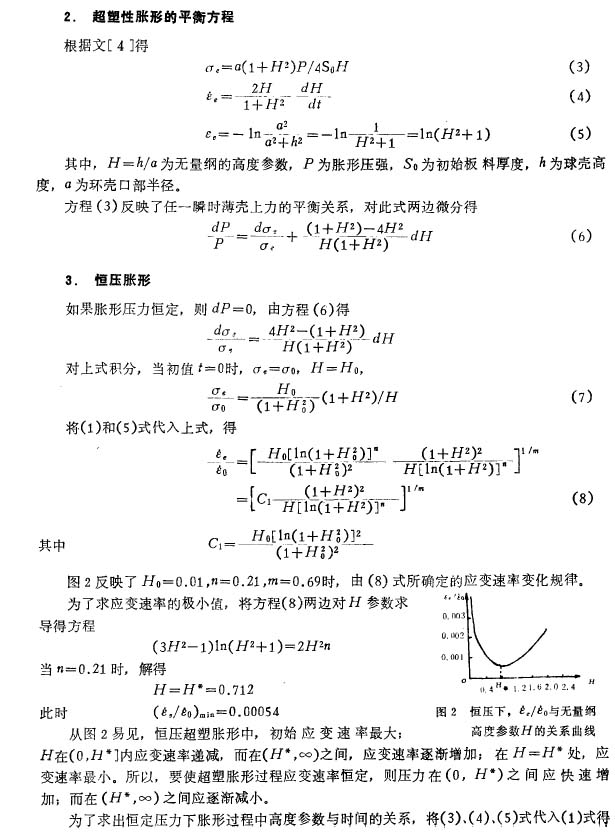

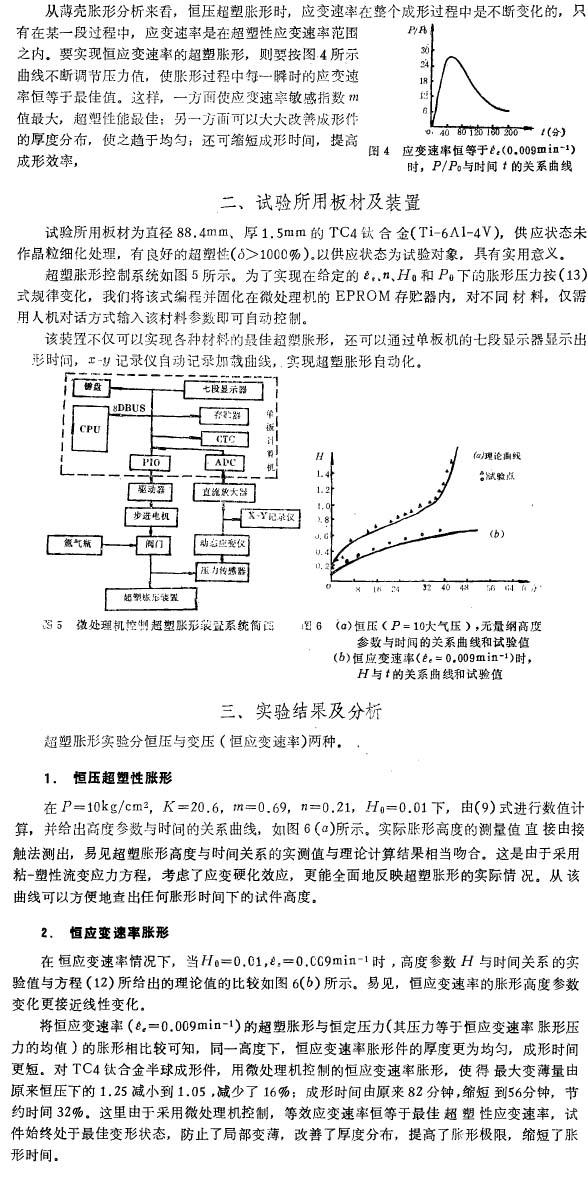

以下是正文：
標簽：
超塑性脹形
