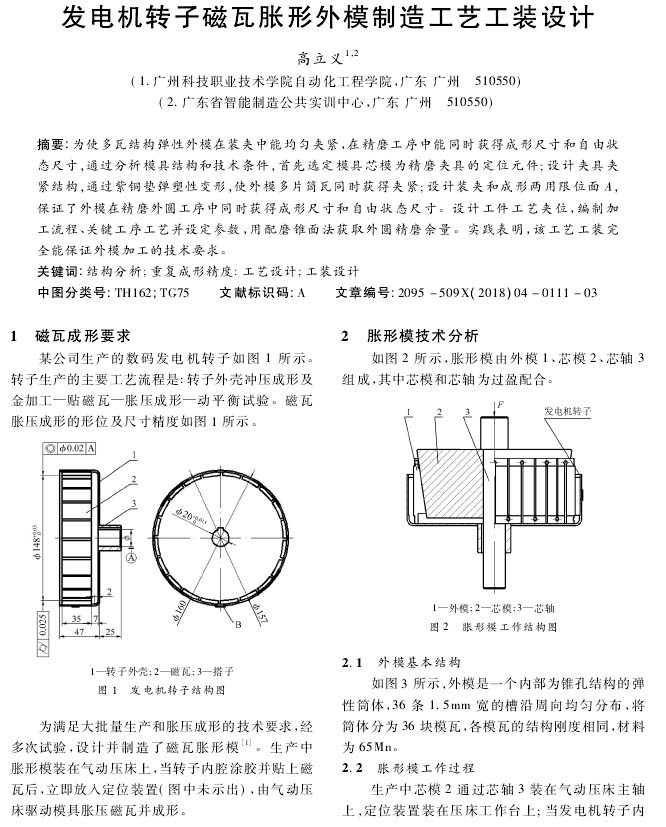

機械設計與制造工程：發電機轉子磁瓦脹形外模制造工藝工裝設計
2022-04-08【作 者】高立義
【引 言】
1、磁瓦成形要求
某公司生產的數碼發電機轉子如圖1所示。轉子生產的主要工藝流程是:轉子外殼沖壓成形及金加工一貼磁瓦一脹壓成形一動平衡試驗。磁瓦脹壓成形的形位及尺寸精度如圖1所示。
為滿足大批量生產和脹壓成形的技術要求，經多次試驗，設計并制造了磁瓦脹形模。生產中脹形模裝在氣動壓床上，當轉子內腔涂膠并貼上磁瓦后，立即放人定位裝置(圖中未示出)，由氣動壓床驅動模具脹壓磁瓦并成形。
2、脹形模技術分析
如圖2所示，脹形模由外模1、芯模2、芯軸3組成，其中芯模和芯軸為過盈配合。
2. 1外?；窘Y構
如圖3所示，外模是一個內部為錐孔結構的彈性筒體，36條1. 5mm寬的槽沿周向均勻分布，將筒體分為36塊模瓦，各模瓦的結構剛度相同，材料為65Mn。
2. 2脹形模工作過程
生產中芯模2通過芯軸3裝在氣動壓床主軸上，定位裝置裝在壓床工作臺上;當發電機轉子內腔粘貼滿磁瓦并被置于V形定位裝置后，快速插入外模，氣動壓床立即驅動脹形模的芯模2，脹壓磁瓦并使其成形。為使外模1在該過程中能快速插入轉子內腔且形變量最小，設計外模工作柱面在自由狀態下的尺寸為Φ146 mm，其最終成形尺寸為Φ148 mm。
【結 語】

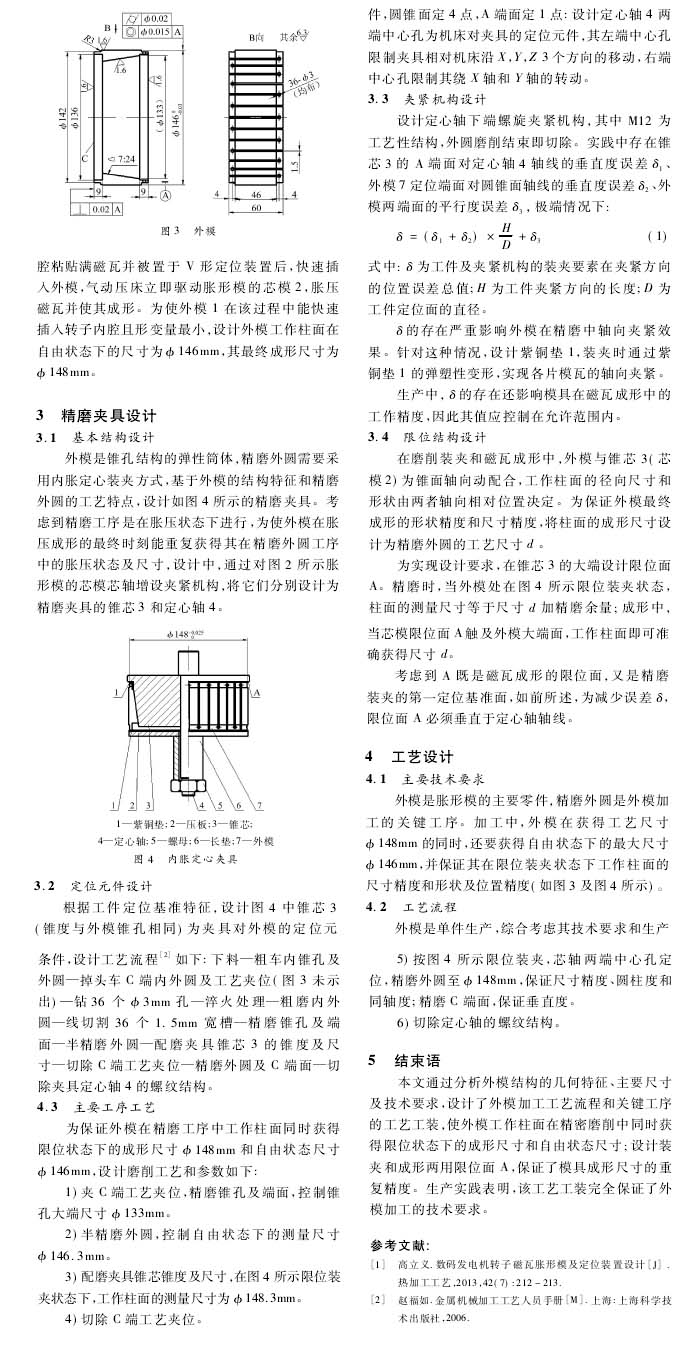

本文通過分析外模結構的幾何特征、主要尺寸及技術要求，設計了外模加工工藝流程和關鍵工序的工藝工裝，使外模工作柱面在精密磨削中同時獲得限位狀態下的成形尺寸和自由狀態尺寸;設計裝夾和成形兩用限位面A，保證了模具成形尺寸的重復精度。生產實踐表明，該工藝工裝完全保證了外模加工的技術要求。
