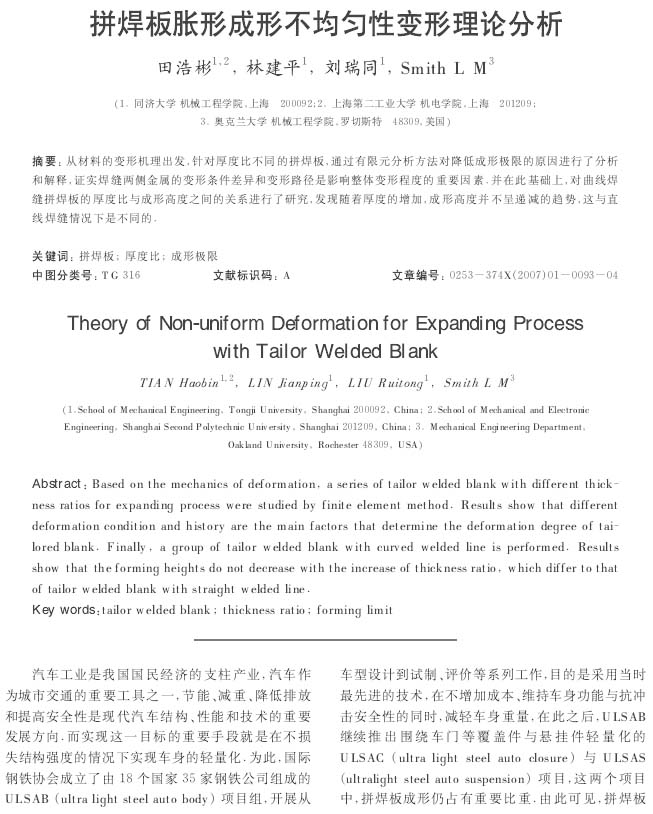

同濟大學學報：拼焊板脹形成形不均勻性變形理論分析
2023-09-05【作 者】田浩彬；林建平；劉瑞同；Smith;L;M
【前 言】
汽車工業是我國國民經濟的支柱產業，汽車作為城市交通的重要工具之一，節能、減重、降低排放和提高安全性是現代汽車結構、性能和技術的重要發展方向而實現這一目標的重要手段就是在不損失結構強度的情況下實現車身的輕量化為此，國際鋼鐵協會成立了由18個國家35家鋼鐵公司組成的ULSAB (ultra light steel auto body)項目組，開展從車型設計到試制、評價等系列工作，目的是采用當時最先進的技術，在不增加成本、維持車身功能與抗沖擊安全性的同時，減輕車身重量，在此之后，ULSAB繼續推出圍繞車門等覆蓋件與懸掛件輕量化的ULSAC(ultra light steel auto closure)與ULSAS(ultralight steel auto suspension)項目，這兩個項目中，拼焊板成形仍占有重要比重由此可見，拼焊板成形是汽車車身輕量化的重要可實施方法之一。
本文從半球脹形實驗出發，針對厚度比不同的拼焊板，對造成成形極限降低的原因進行了理論分析。

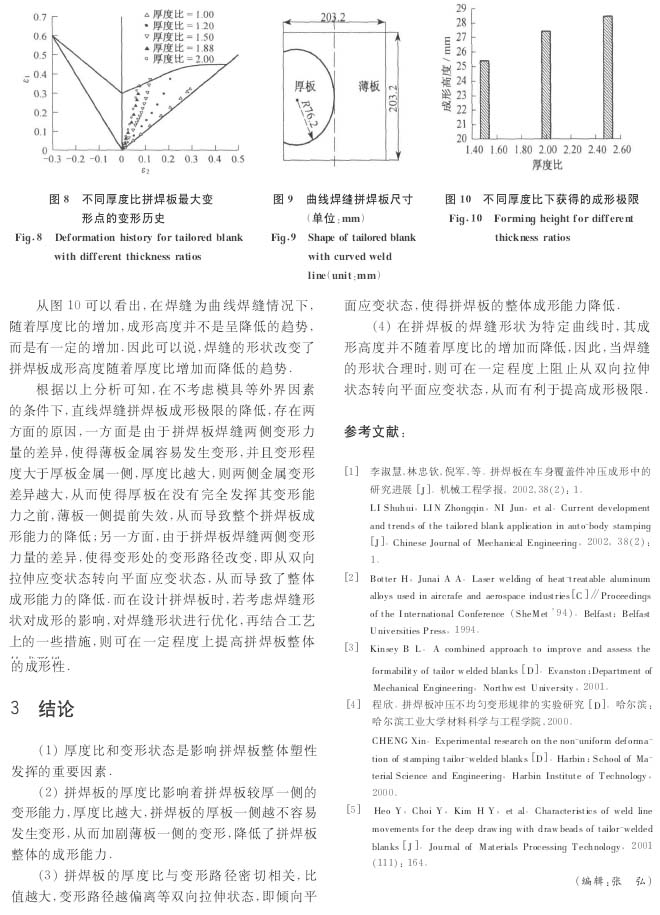

【結 論】
（1）厚度比和變形狀態是影響拼焊板整體塑性發揮的重要因素。
（2）拼焊板的厚度比影響著拼焊板較厚一側的變形能力，厚度比越大，拼焊板的厚板一側越不容易發生變形，從而加劇薄板一側的變形，降低了拼焊板整體的成形能力。
（3）拼焊板的厚度比與變形路徑密切相關，比值越大，變形路徑越偏離等雙向拉伸狀態，即傾向平面應變狀態，使得拼焊板的整體成形能力降低。
（4）在拼焊板的焊縫形狀為特定曲線時，其成形高度并不隨著厚度比的增加而降低，因此，當焊縫的形狀合理時，則可在一定程度上阻止從雙向拉伸狀態轉向平面應變狀態，從而有利于提高成形極限。
以下是正文：
