電工技術學報：管件電磁脹形過程中的材料變形性能問題與電磁力加載方案
2022-03-26【作 者】 邱立;余一杰;聶小鵬;楊雨琪;蘇攀
【引 言】
輕量化是航空航天、汽車工業等領域?qū)崿F(xiàn)節能減排的重要技術手段。比如:飛機機體減重 5kg ，有效商載可增加 50kg; 汽車減重 10% ，油耗降低 6%~8% 。而實現輕量化的主要途徑之一是采用輕質合金材料，高性能鋁合金、鐵合金、鎂合金已成為現代航空航天、汽車工業等實現輕量化的首選材料。美國第四代戰斗機 F22 研制中，采用鋁、鐵等輕質合金使其減重 600kg ，綜合效果明顯；汽車車身約占汽車總重的 30% ，若采用鋁合金可使整車重量減輕10%~15% 。因此采用輕質合金材料是航空航天、汽車工業等領域未來重要的發展趨勢。然而，輕質合金材料室溫成形塑性較低，局部拉延性差，容易產生裂紋，回彈較大，采用傳統加工工藝加工效果并不理想。電磁成形技術是一種利用脈沖電磁力驅動金屬工件加速并變形的高速率加工技術。整個成形過程為 ms 級，成形速度一般超過 300m/s;應變率使電磁成形可有效提高材料成形極限[43] ，使其成為解決輕質合金加工困難問題的有效途徑之一。

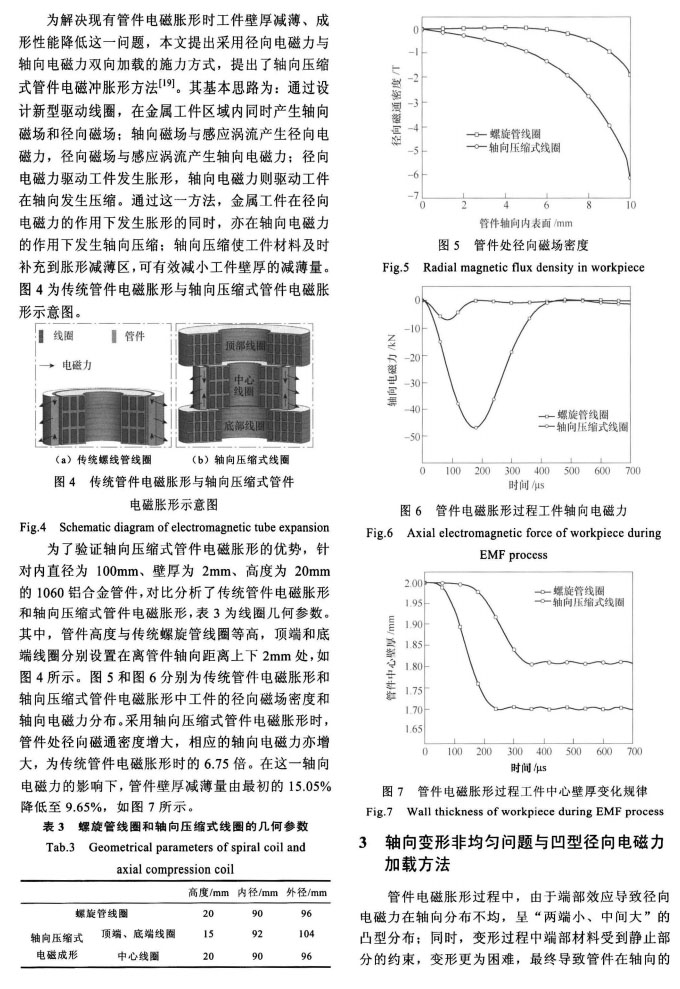

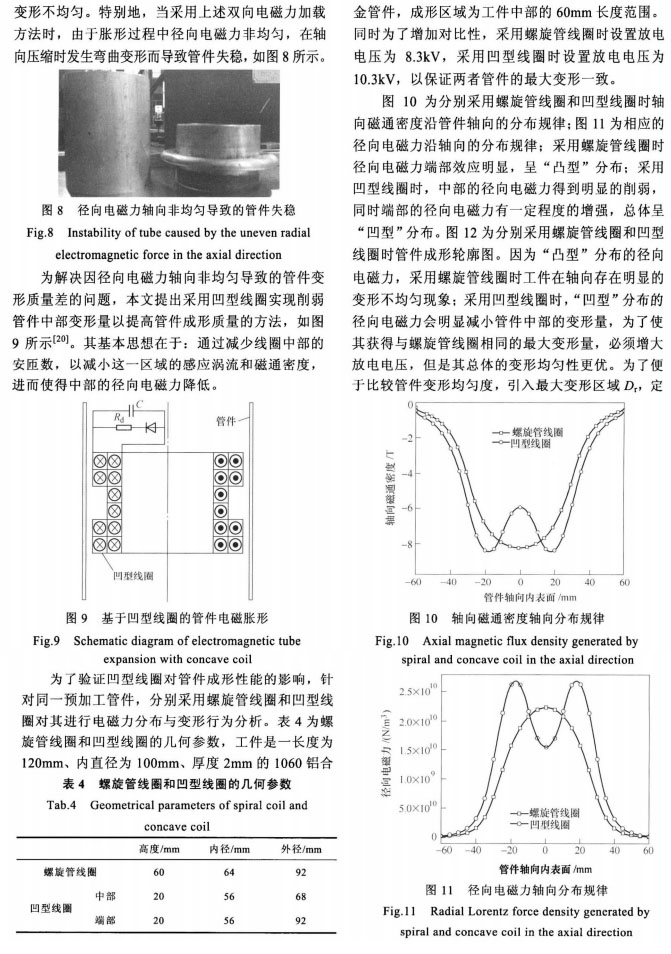

創新的電磁力施加方式能夠解決現有電磁成形技術中的某些不足，推動了其發展。然而，對于管件電磁脹形而言，目前存在的一些管件變形性能問題并未得到較好的解決:一是因管件脹形半徑增大導致的壁厚減薄、強度降低問題:二是因線圈端部效應導致的管件軸向變形非均勻問題。為此，本文從電磁成形基本原理出發，分析了電磁力分布主要取決于線圈結構:針對管件壁厚減薄問題，提出采用徑向電磁力與軸向電磁力雙向加載的施力方式，增加材料軸向流動性:針對管件軸向變形非均勻問題，提出凹型徑向電磁力加載方法，削弱因端部效應導致的軸向變形非均勻性。
【結 論】
針對現有管件電磁脹形存在的問題，本文提出來用徑向電磁力與軸向電磁力雙向加載的施力方式以減小工件壁厚的減薄量:同時提出采用凹型線圈削弱管件中部變形量達到改善軸向變形均勻性的目的。軸向電磁力能增加工件材料的流動性，使材料能及時補充到脹形減薄區，可有效減小工件壁厚的減薄量”凹型”分布的徑向電磁力會明顯減小管件中部的變形量，使管件在軸向上變形更加均勻。顯然，通過合理設計線圈結構能夠解決管件電磁脹形存在的問題，后續相關的 驗研究將進 步推動電磁成形技術的發展。
以下是正文：
