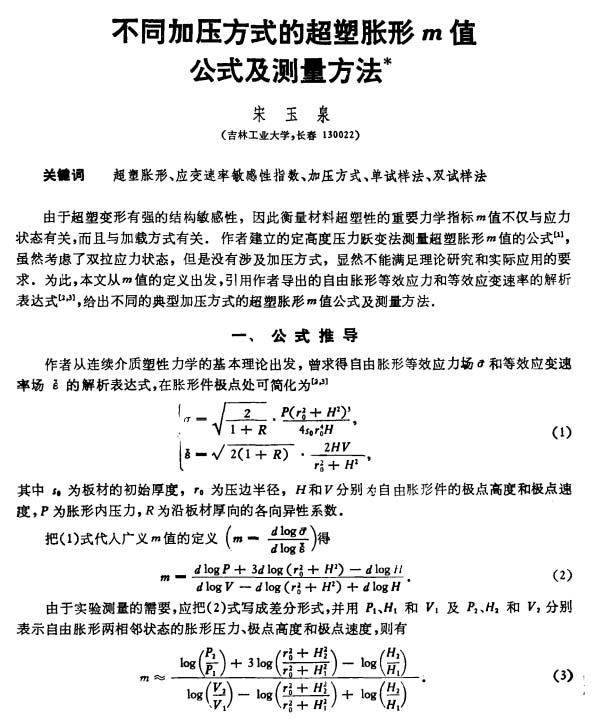

科學(xué)通報：不同加壓方式的超塑脹形的值公式及測量方法
2023-05-15【作 者】宋玉泉
由于超塑變形有強的結(jié)構(gòu)敏感性， 因此衡量材料超塑性的重要力學(xué)指標m 值不僅與應(yīng)力狀態(tài)有關(guān)，而且與加載方式有關(guān)。作者建立的定高度壓力躍變法側(cè)量超塑脹形m 值的公式[1] ，雖然考慮了雙拉應(yīng)力狀態(tài)， 但是沒有涉及加壓方式，顯然不能滿足理論研究和實際應(yīng)用的要求為此， 本文從m值的定義出發(fā)， 引用作者導(dǎo)出的自由脹形等效應(yīng)力和等效應(yīng)變速率的解析表達式[2,3]，表達式， 給出不同的典型加壓方式的超塑脹形m值公式及測量方法。

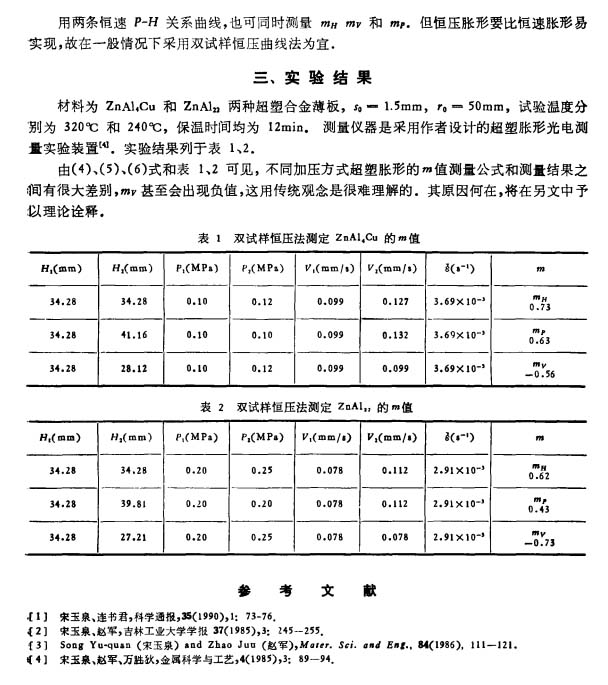

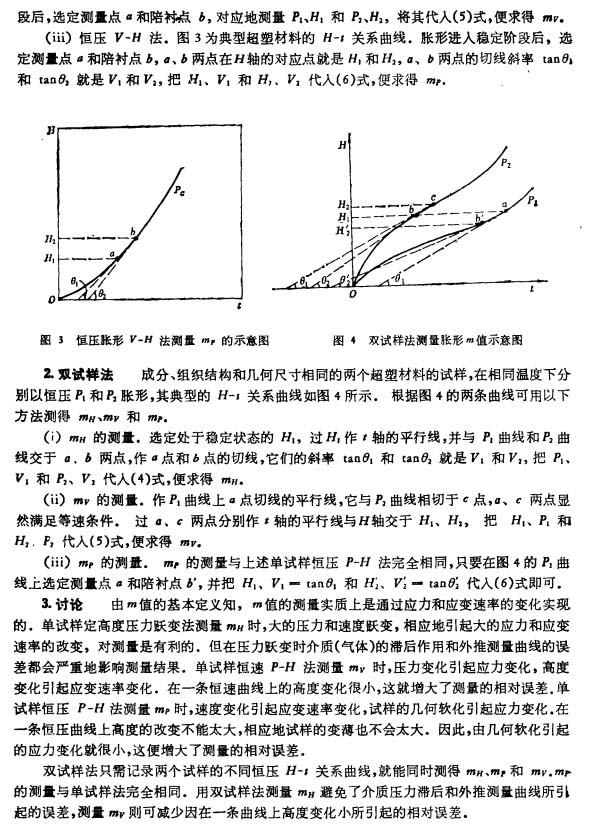

【實驗結(jié)果】
材料為ZnAl4Cu刃和ZnAl22兩種超塑合金薄板，so=1.5mm，ro=50mm，試驗溫度分別為 320 ℃ 和 240 ℃， 保溫時間均為12min，測量儀器是采用作者設(shè) 計的超塑脹形光電測量實驗裝置[4]。實驗結(jié)果列于表1、2。
由（4）、（5）、（6） 式和表1、2可見，不同加壓方式超塑脹形的m值測量公式和測量結(jié)果之間有很大差別 ， 甚至?xí)霈F(xiàn)負值
， 這用傳統(tǒng)觀念是很難理解的其原因何在，將在另文中予以理論詮釋。
標簽：
超塑脹形
