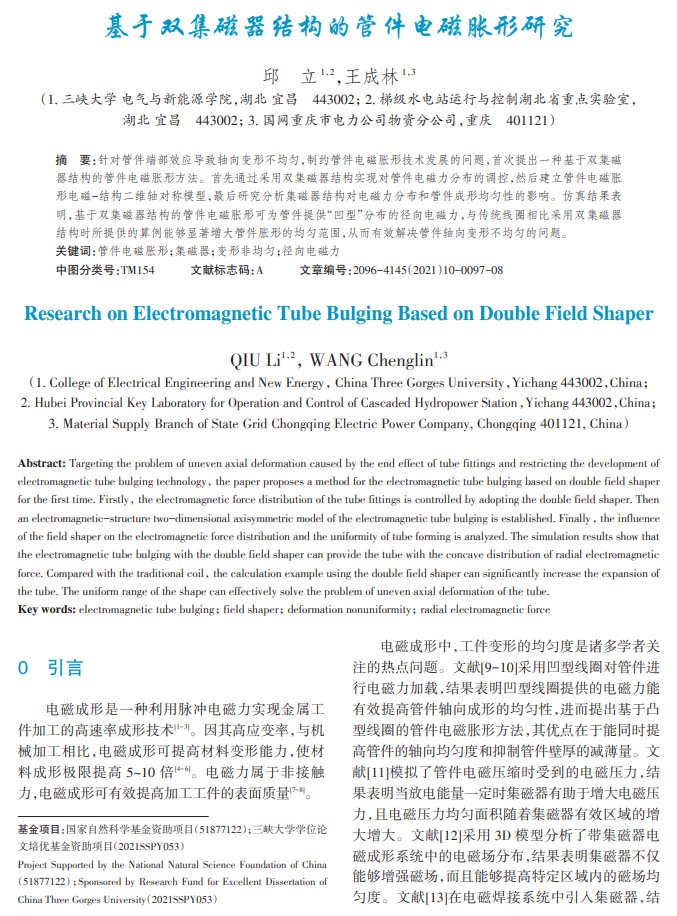

智慧電力：基于雙集磁器結構的管件電磁脹形研究
2022-03-01【作 者】邱立;王成林
電磁成形是一種脈沖電磁力實現金屬工件加工的高速率成形技術。因其高應變率，與機械加工相比，電磁成形可提高材料變形能力，使材料成形極限提高5~10倍，電磁力屬于非接觸力，電磁成形可有效提高加工工件的表面質量。
【前 言】

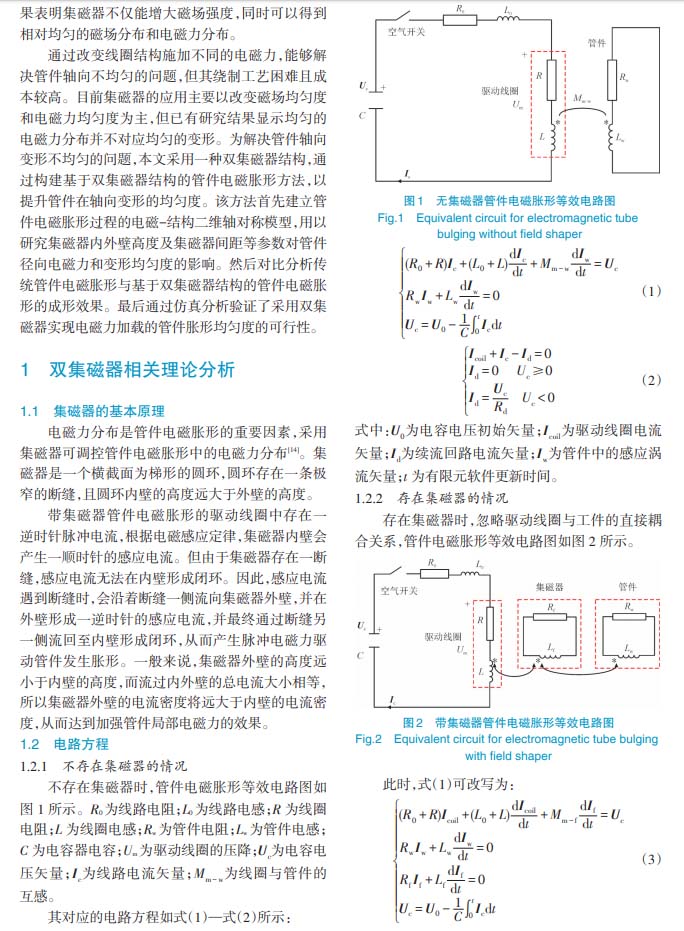

電磁成形中，工件變形的均勻度是諸多學者關注的熱點問題。文獻9-10采用凹型線圈對管件進行電磁力加載，結果表明巴型線圈提供的電磁力能有效提高管件軸向成形的均勻性，進而提出基于凸型線圈的管件電磁脹形方法，其優點在于能同時提高管件的軸向均勻度和扣制管件厚的減薄量。文獻11模擬了管件電磁壓縮時受到的電磁壓力，結果表明當放電能量一定時集磁器有助于增大電磁壓力，且電磁壓力均面積隨著集磁器有效區域的增大增大。文獻12采用3D模型分析了帶集磁器電磁成形系統中的電磁場分布，結果表明集磁器不僅能夠增強磁場，而且能夠提高特定區域內的磁場均勻度。文獻13在電磁焊接系統中引入集磁器，結果表明集磁器不僅能增大磁場強度，同時可以得到相對均勻的磁場分布和電磁力分布。
通過改變線圈結構施加不同的電磁力，能夠解決管件軸向不均創的問題，但其繞制工藝?yán)щy且成本較高。目前集磁器的應用主要以改變磁場均勻度和電磁力均勻度為主，但已有研究結果顯示均勻的
電磁力分布并不對應均勻的變形。為解決管件軸向變形不均句的同題，本文采用一種雙集磁器結構，通過構建基于雙集磁器結構的管件電磁脹形方法，以提升管件在軸向變形的均勻度。

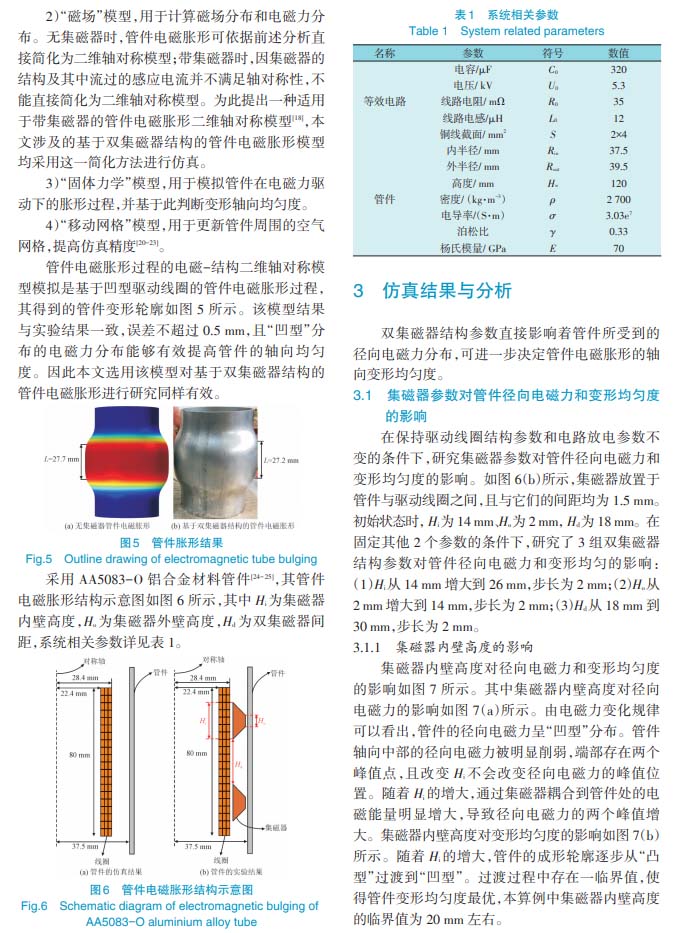

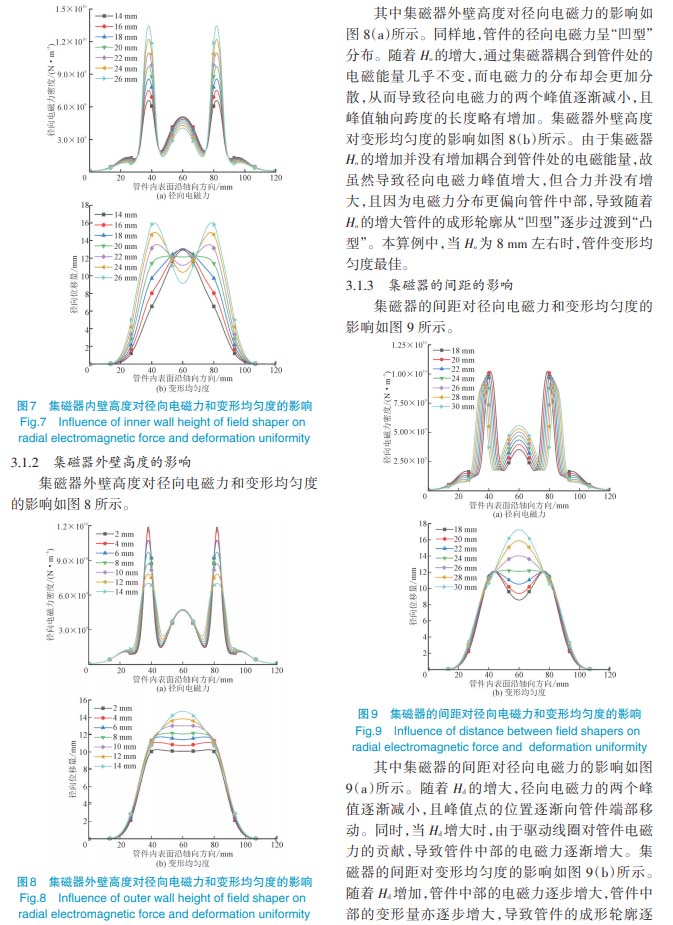

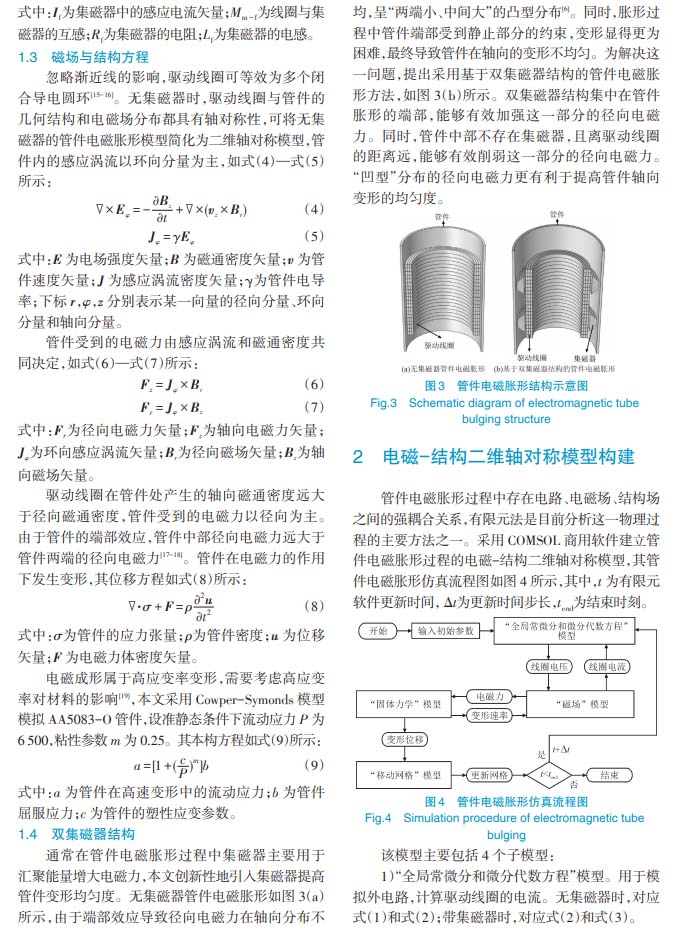

該方法首先建立管件電磁脹形過程的電磁-結構二維軸對殊模型，用以研究集磁器內外壁厚度及集磁器間距等參數對管件徑向電磁力和變形均勻度的影響。然后對比分析傳統管件電磁脹形與基于雙集磁器結構的管件電磁脹形的成形效果，最后通過仿真分析驗證了采用雙集磁器實現電磁力加載的管件服形均勻度的可行性。
【結 語】

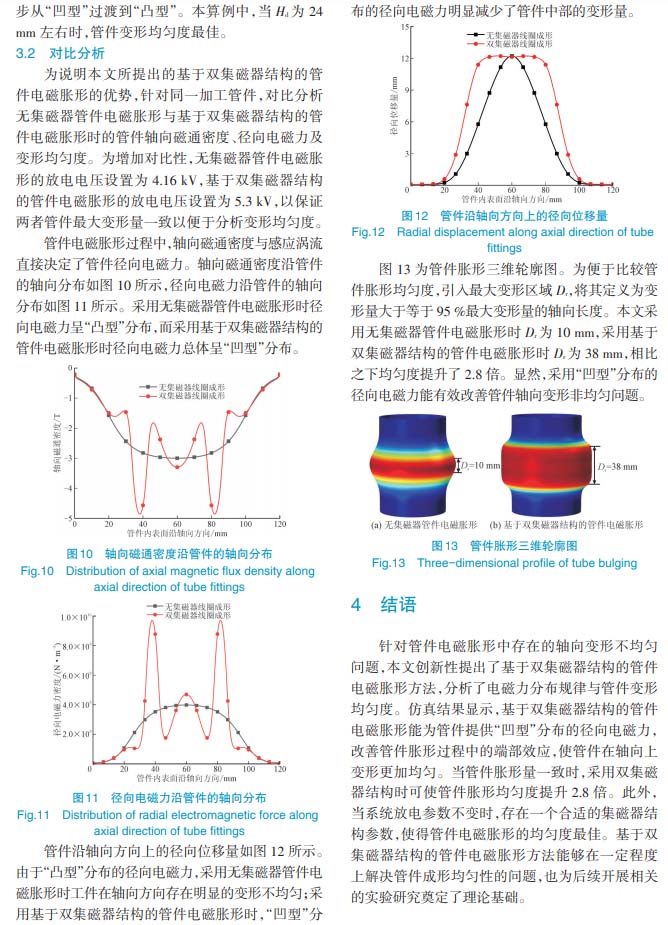

針對管件電磁脹形中存在的軸向變形不均勻問題，本文創新性提出了基于雙集磁器結構的管件電磁脹形方法，分析了電磁力分布規律與管件變形均勻度。仿真結果顯示，基于雙集磁器結構的管件電磁脹形能為管件提供“凹型”分布的徑向電磁力，改善管件脹形過程中的端部效應，使管件在軸向上變形更加均勻。當管件脹形量一致時，采用雙集磁器結構時可使管件脹形均勻度提升2.8倍。此外，當系統放電參數不變時，存在一個合適的集磁器結構參數，使得管件電磁脹形的均勻度最佳?；陔p集磁器結構的管件電磁脹形方法能夠在一定程度上解決管件成形均勻性的問題，也為后續開展相關的實驗研究奠定了理論基礎。
