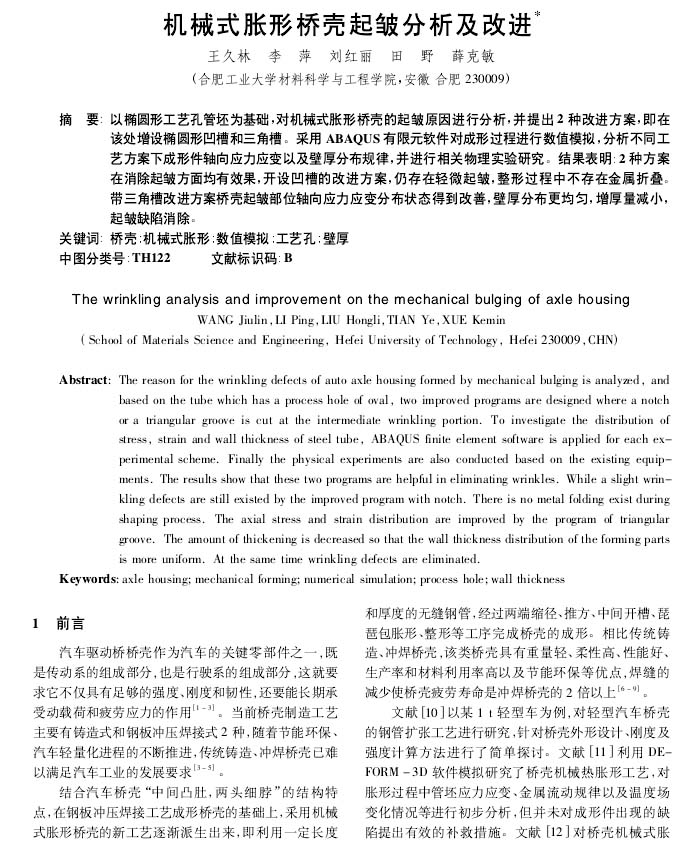

制造技術與機床：機械式脹形橋殼起皺分析及改進
2022-05-13【作 者】王久林;李萍;劉紅麗;田野;薛克敏
【前 言】
汽車驅動橋橋殼作為汽車的關鍵零部件之一，既是傳動系的組成部分，也是行駛系的組成部分，這就要求它不僅具有足夠的強度、剛度和韌性，還要能長期承受動載荷和疲勞應力的作用[1-3]。當前橋殼制造工藝主要有鑄造式和鋼板沖壓焊接式2種，隨著節能環保、汽車輕量化進程的不斷推進，傳統鑄造、沖焊橋殼已難以滿足汽車工業的發展要求[3-5]。
結合汽車橋殼“中間凸肚，兩頭細脖”的結構特點，在鋼板沖壓焊接工藝成形橋殼的基礎上，采用機械式脹形橋殼的新工藝逐漸派生出來，即利用一定長度和厚度的無縫鋼管，經過兩端縮徑、推方、中間開槽、琵琶包脹形、整形等工序完成橋殼的成形。相比傳統鑄造、沖焊橋殼，該類橋殼具有重量輕、柔性高、性能好、生產率和材料利用率高以及節能環保等優點，焊縫的減少使橋殼疲勞壽命是沖焊橋殼的2倍以上[6-9]。
文獻[10]以某1 t輕型車為例，對輕型汽車橋殼的鋼管擴張工藝進行研究，針對橋殼外形設計、剛度及強度計算方法進行了簡單探討。文獻[11]利用DE-FORM一3D軟件模擬研究了橋殼機械熱脹形工藝，對脹形過程中管坯應力應變、金屬流動規律以及溫度場變化情況等進行初步分析，但并未對成形件出現的缺陷提出有效的補救措施。文獻[12]對橋殼機械式脹形工藝的兩端縮徑、推方以及琵琶包脹形等3道工序進行數值模擬研究并開展了簡易實驗驗證。

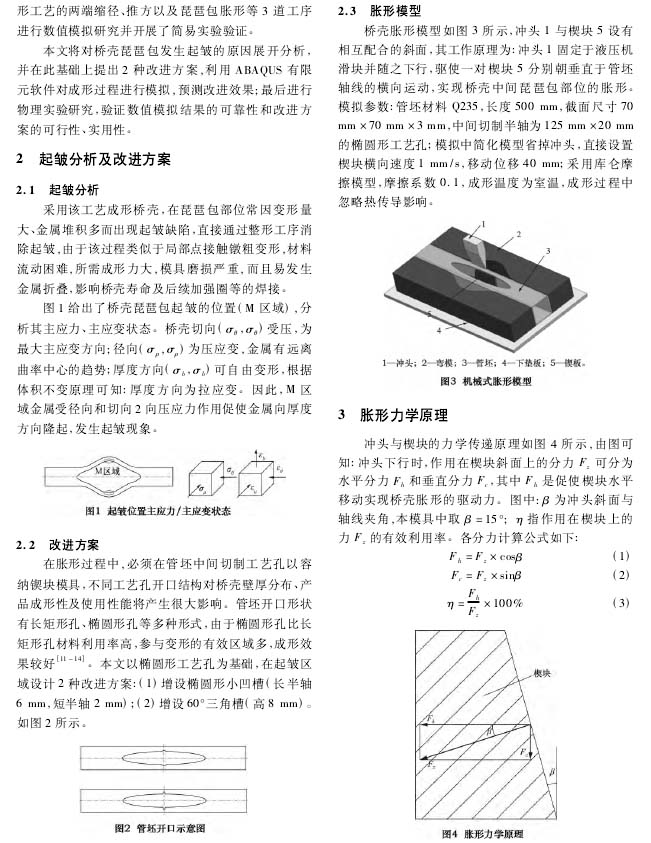

本文將對橋殼琵琶包發生起皺的原因展開分析，并在此基礎上提出2種改進方案，利用ABAQUS有限元軟件對成形過程進行模擬，預測改進效果;最后進行物理實驗研究，驗證數值模擬結果的可靠性和改進方案的可行性、實用性。
【摘 要】以橢圓形工藝孔管坯為基礎,對機械式脹形橋殼的起皺原因進行分析,并提出2種改進方案,即在該處增設橢圓形凹槽和三角槽。采用ABAQUS有限元軟件對成形過程進行數值模擬,分析不同工藝方案下成形件軸向應力應變以及壁厚分布規律,并進行相關物理實驗研究。結果表明:2種方案在消除起皺方面均有效果,開設凹槽的改進方案,仍存在輕微起皺,整形過程中不存在金屬折疊。帶三角槽改進方案橋殼起皺部位軸向應力應變分布狀態得到改善,壁厚分布更均勻,增厚量減小,起皺缺陷消除。

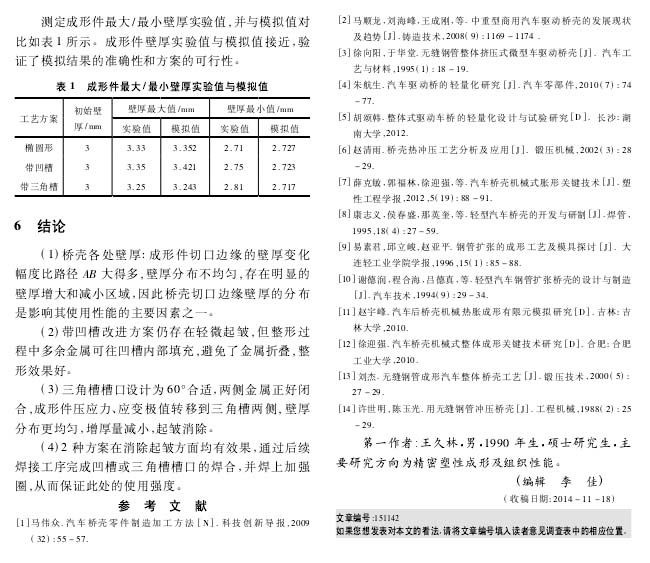

【結 論】

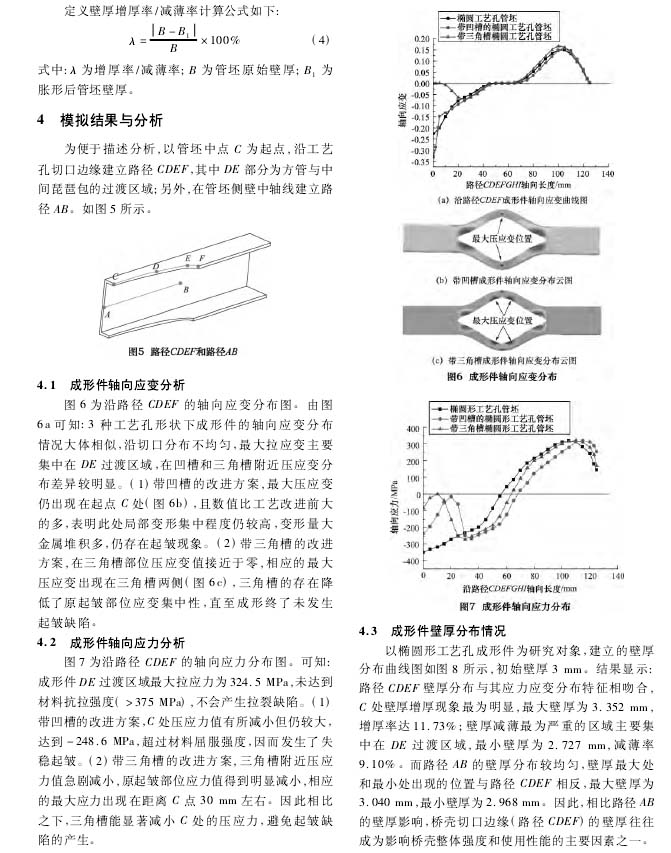

(1)橋殼各處壁厚:成形件切口邊緣的壁厚變化幅度比路徑AB大得多，壁厚分布不均勻，存在明顯的壁厚增大和減小區域，因此橋殼切口邊緣壁厚的分布是影響其使用性能的主要因素之一。

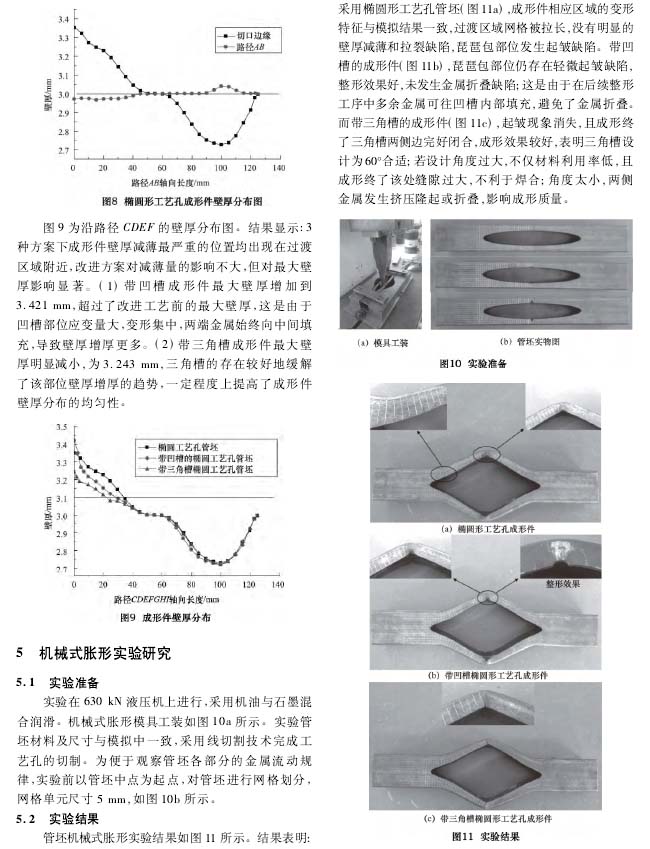

(2)帶凹槽改進方案仍存在輕微起皺，但整形過程中多余金屬可往凹槽內部填充，避免了金屬折疊，整形效果好。
(3)三角槽槽口設計為60o合適，兩側金屬正好閉合，成形件壓應力、應變極值轉移到三角槽兩側，壁厚分布更均勻，增厚量減小，起皺消除。
(4) 2種方案在消除起皺方面均有效果，通過后續焊接工序完成凹槽或三角槽槽口的焊合，并焊上加強圈，從而保證此處的使用強度。
